Радиостанция CB TTi TCB-H100E и антена PNI Extra 48 TTI-PACK79

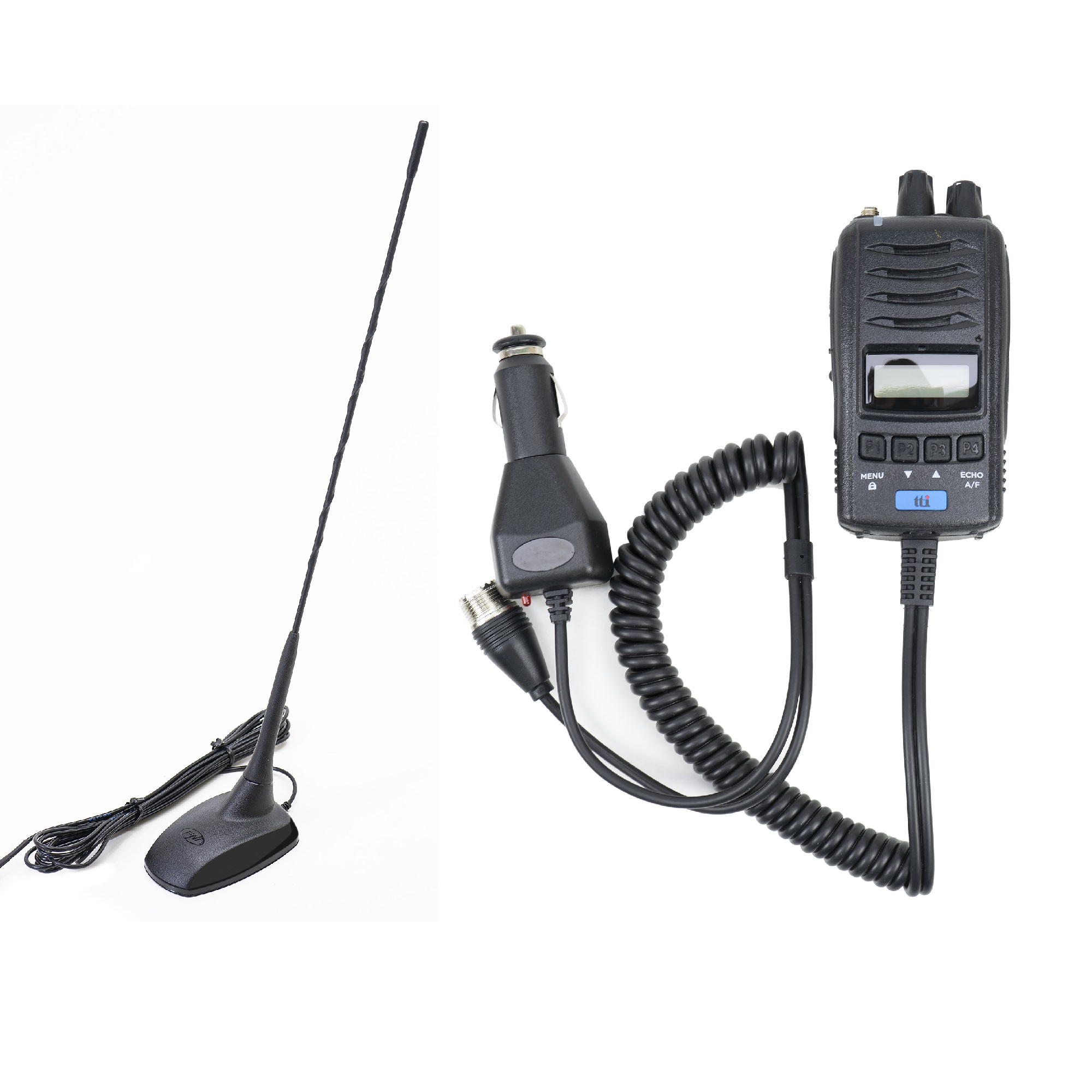

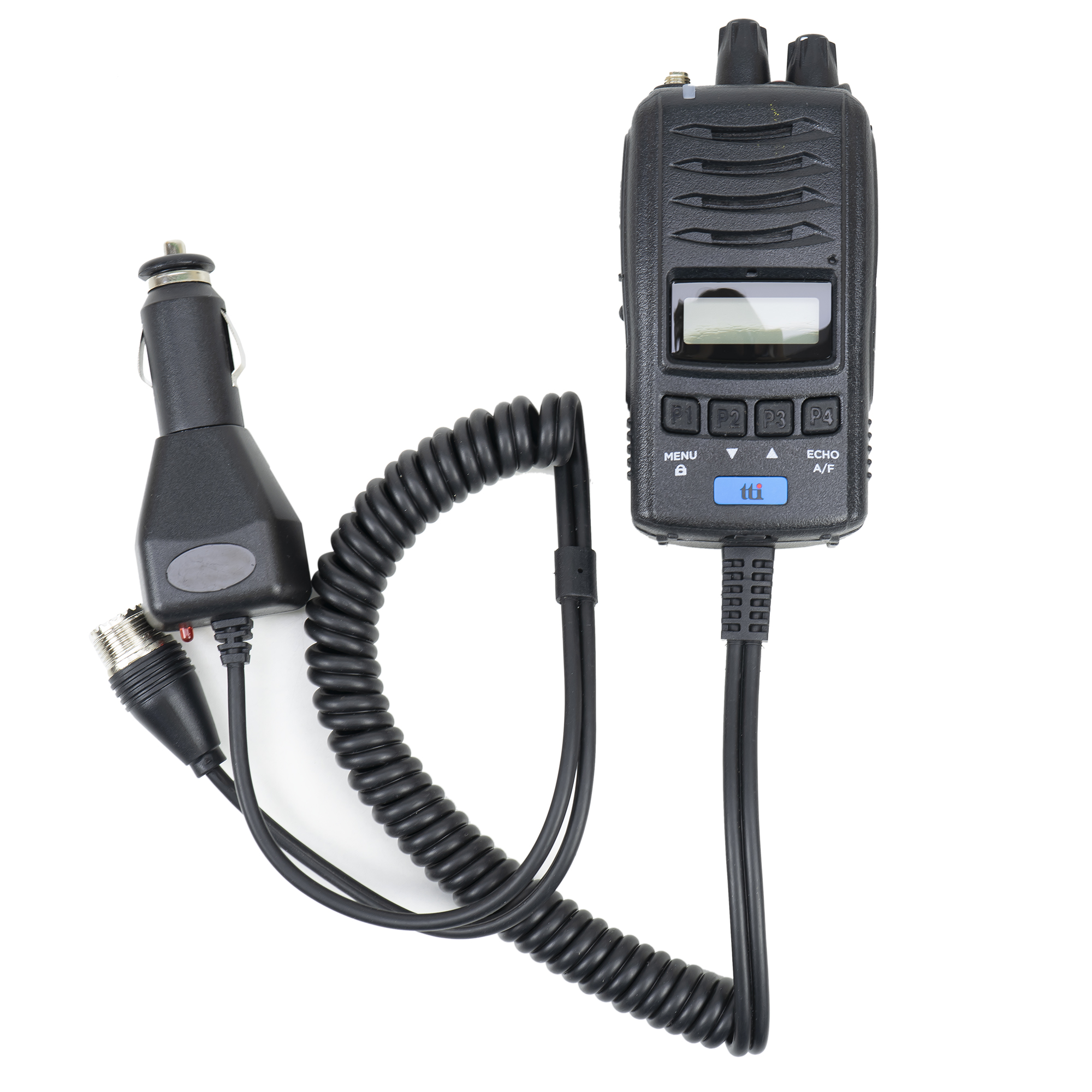

Този комплект с радиостанция CB включва TTi TCB-H100E и компактна антена PNI Extra 48. Станцията наподобява ръчен модел по своите размери, но в стандартната конфигурация е предназначена за работа в автомобил чрез включения адаптер за антена и захранване. Тя поддържа AM и FM модулация, разполага с 40 канала и достига мощност на предаване до 4 W.

Радиостанция cb – Преносим корпус и функционалност на мобилна станция

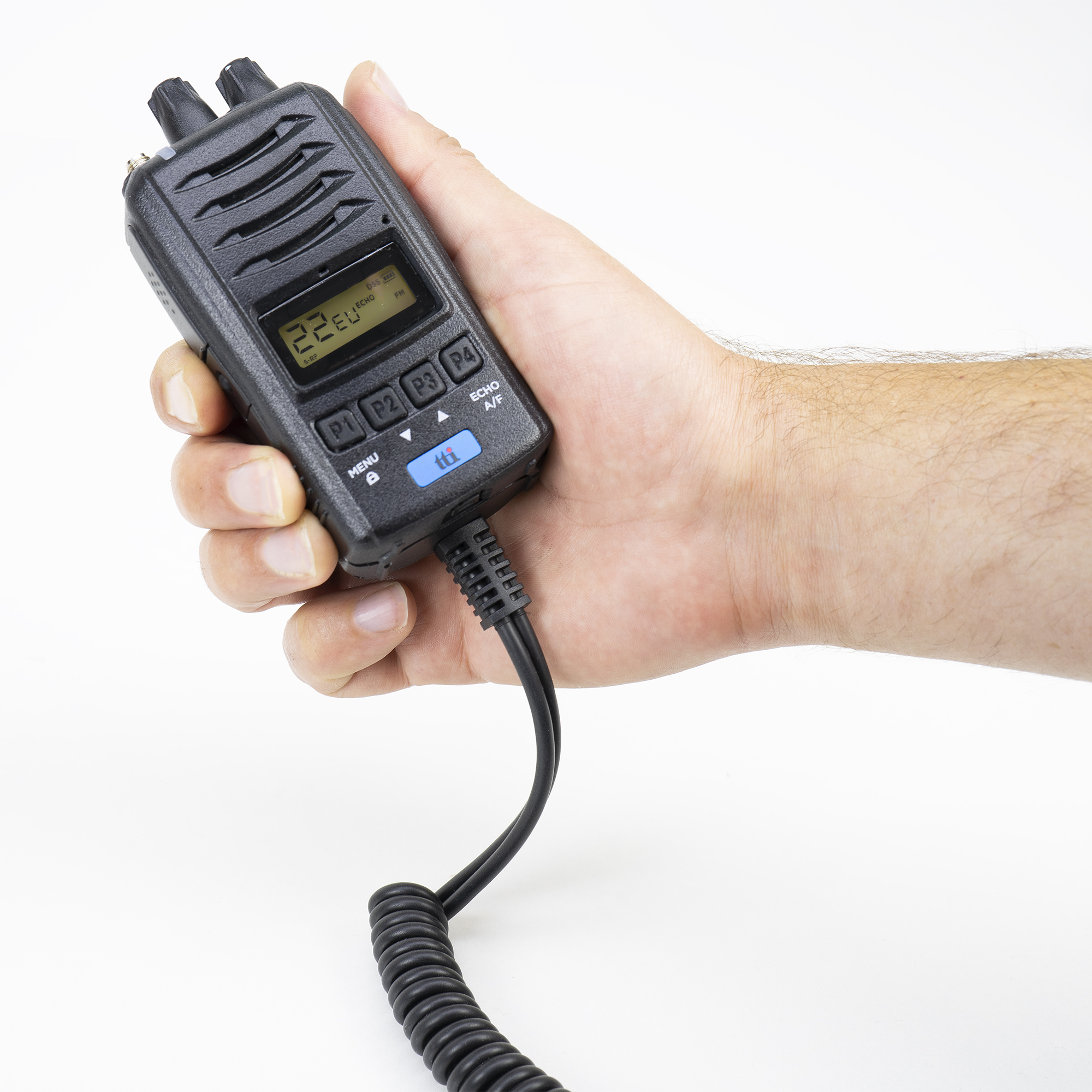

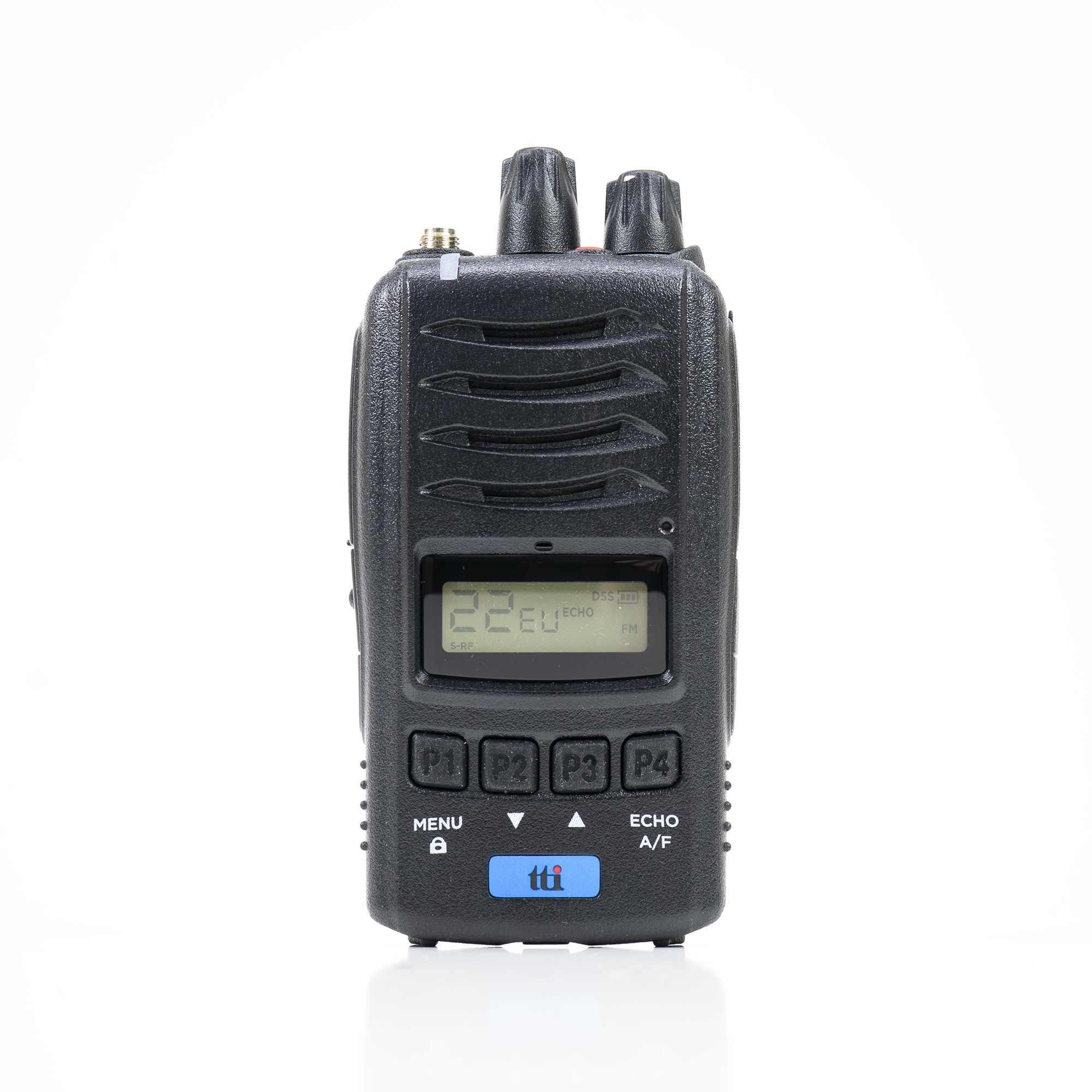

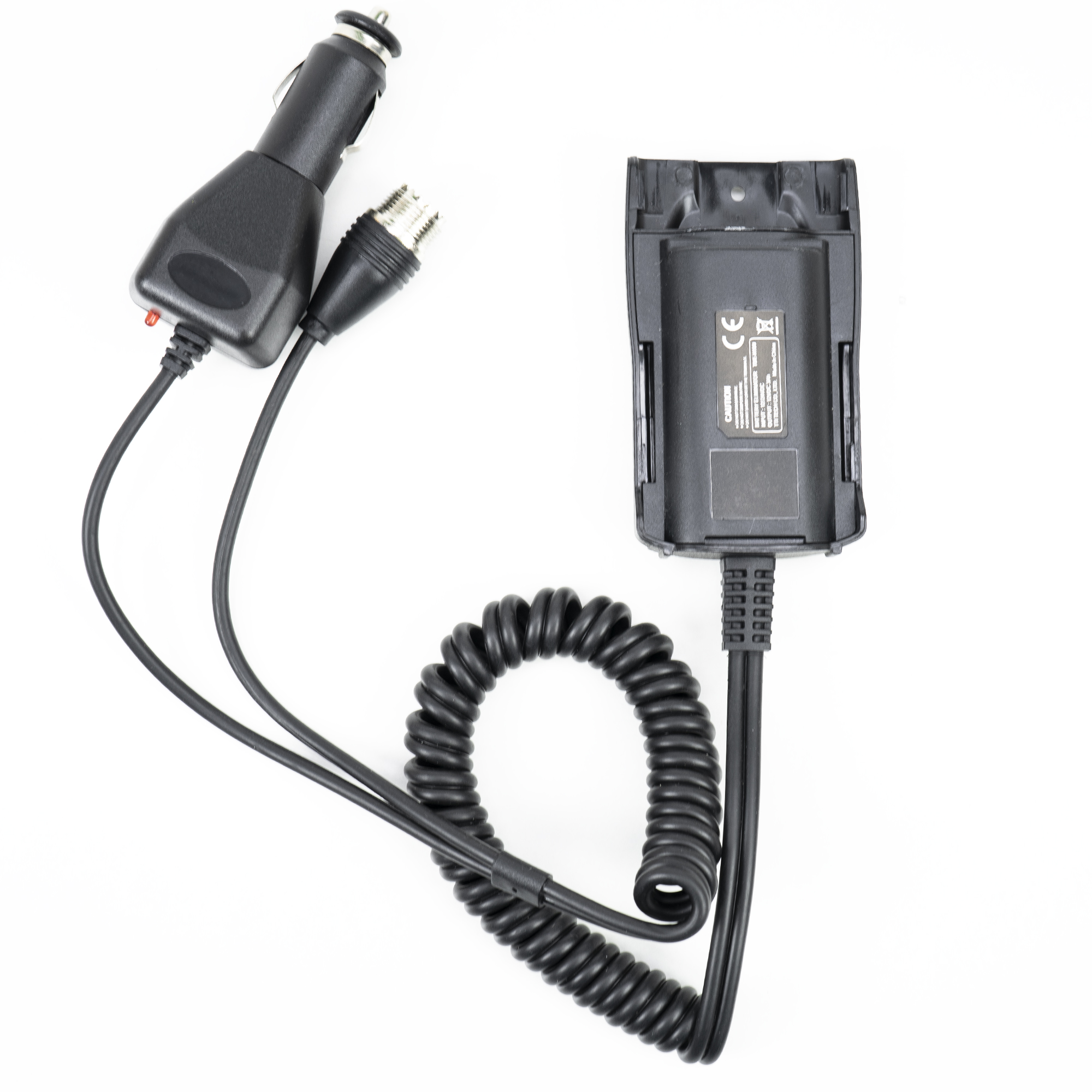

Радиостанция cb TTi TCB-H100E е с размери 57 х 35 х 120 мм и тегло 224 грама. Малкият корпус заема ограничено пространство в автомобила и позволява устройството да бъде поставено на удобно за управление място. Станцията се захранва с 12 или 24 V чрез включения автомобилен адаптер, което позволява използване в леки автомобили, микробуси и камиони с подходяща електрическа система.

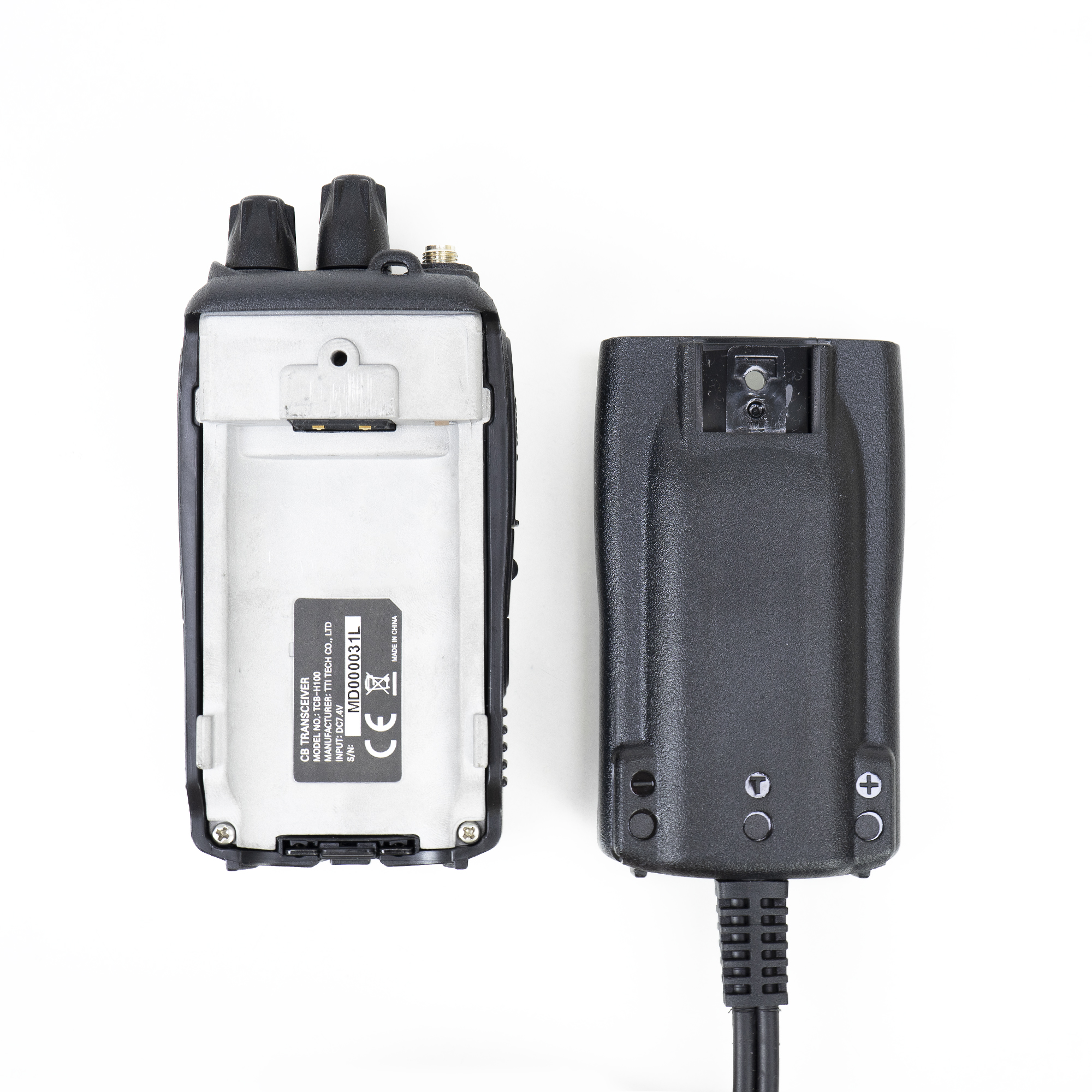

Към модела може да бъде закупен отделен комплект TTi H100 с литиево-йонна батерия с капацитет 2600 mAh, настолно зарядно устройство, BNC антена и щипка за колан. Тези компоненти не са част от TTI-PACK79.

Радиостанция CB с автоматично и ръчно шумоподтискане

TTi TCB-H100E предлага DSS — динамична система за шумоподтискане, която автоматично регулира прага за приемане на сигнал. Наличен е и ръчен Squelch, чрез който потребителят сам задава нивото, под което фоновият шум да бъде потиснат. Двете възможности позволяват настройката да бъде съобразена с моментните условия на приемане.

Функцията VOX позволява предаване при засичане на глас, без постоянно натискане на бутона PTT. За по-лесна работа са добавени сканиране на каналите, заключване на клавиатурата, звуков сигнал при натискане на бутоните и индикатор за силата на сигнала.

Roger Beep подава кратък звуков сигнал в края на предаването, а функцията Echo добавя ехо към предавания глас. Радиостанция cb разполага и с бърз достъп до аварийни канали, индикатор за изтощена батерия и възможност за избор между висока и ниска мощност.

Чрез менюто могат да бъдат избирани 10 европейски стандарта: EC, EU, d, I1, I, UE, UK, PL, F и E. Преди употреба трябва да бъде избран стандартът, разрешен за държавата, в която се използва устройството.

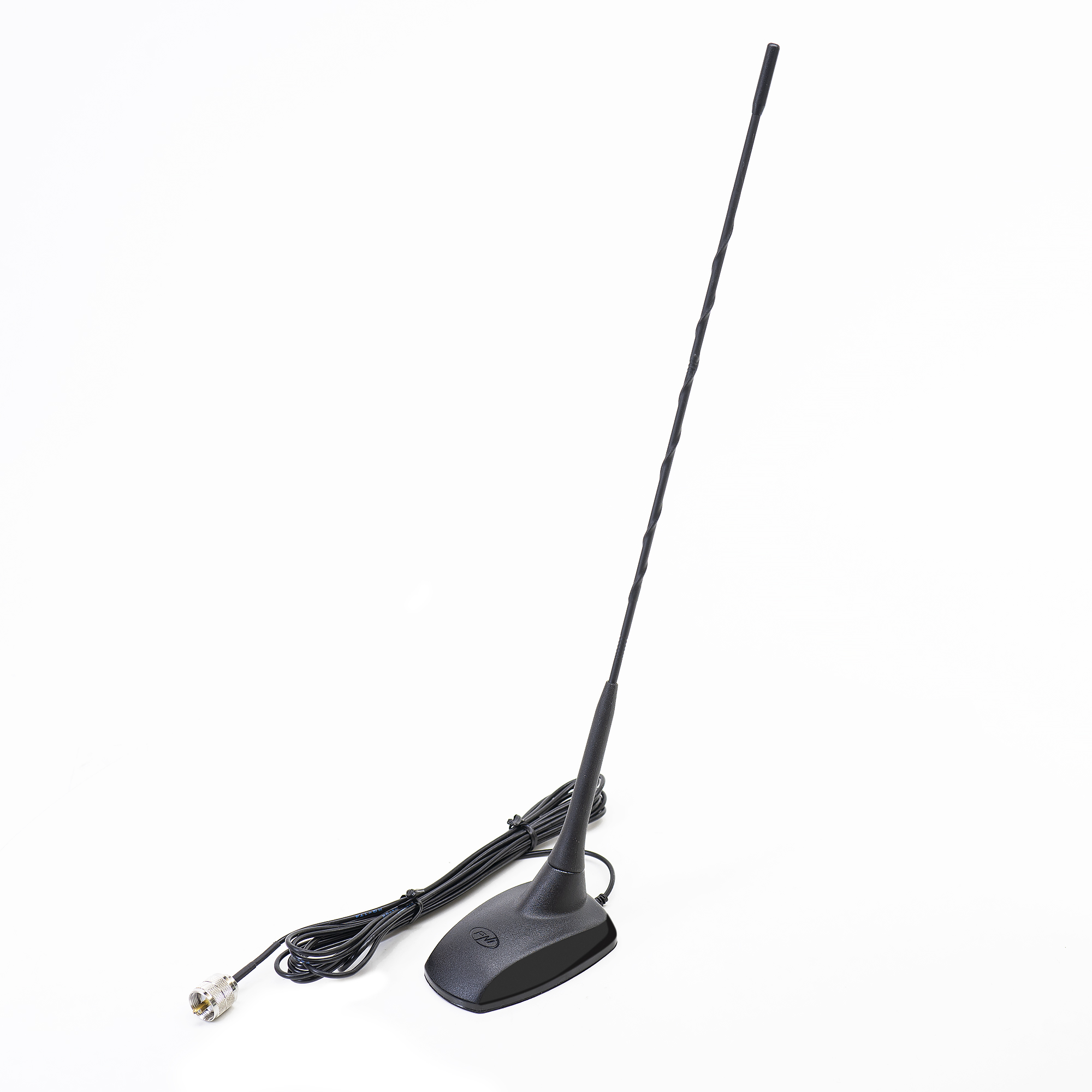

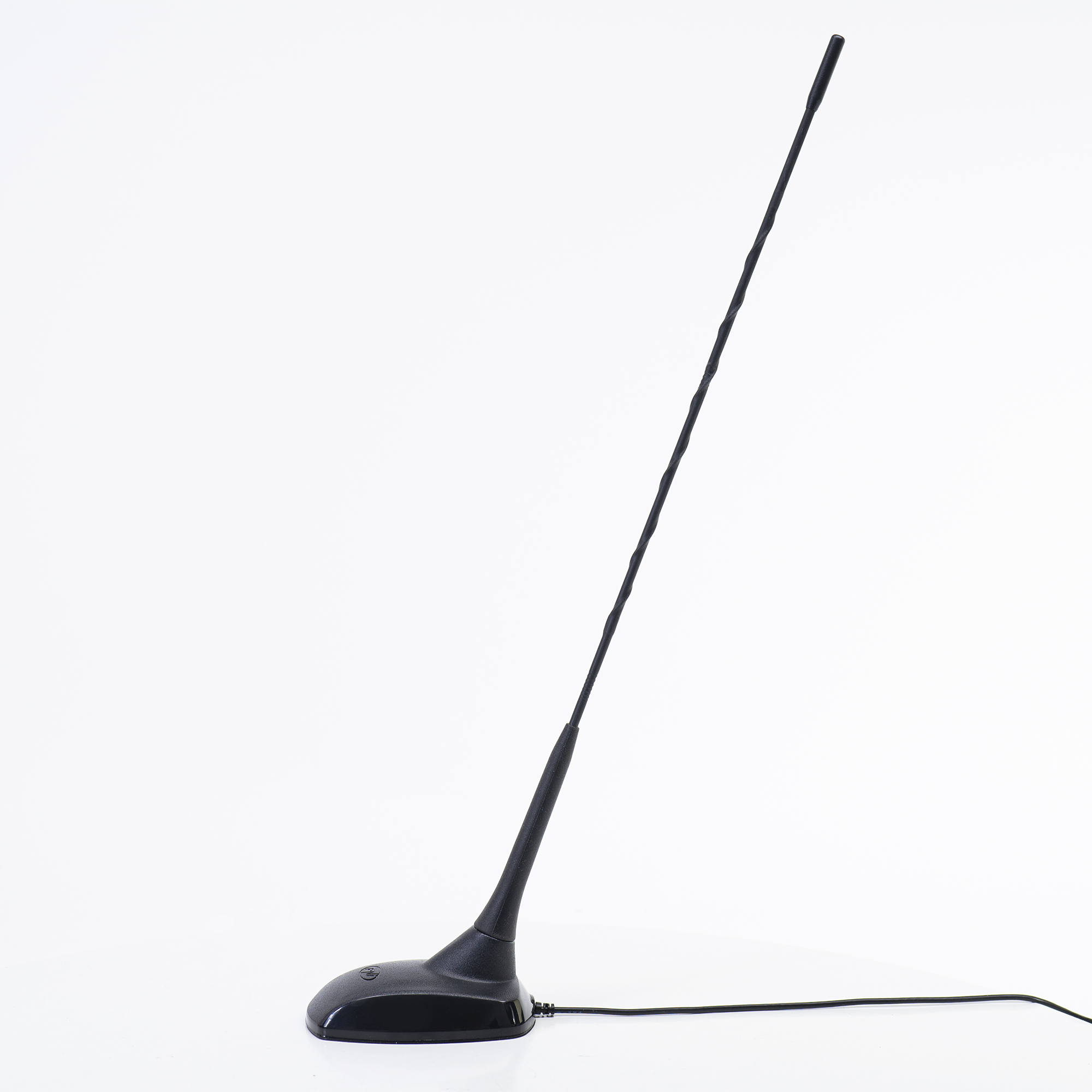

Радиостанция cb с компактна антена PNI Extra 48 и магнитна основа

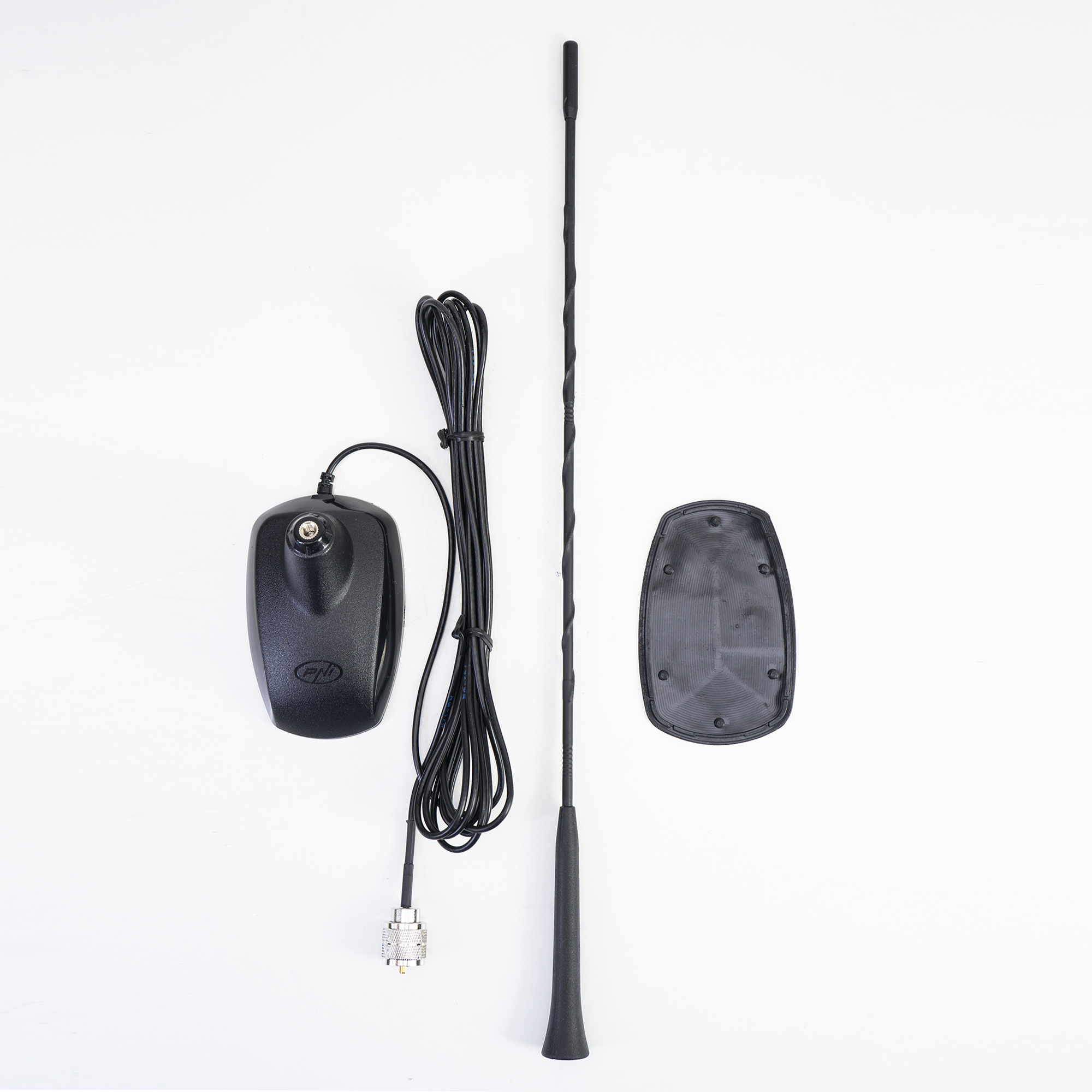

PNI Extra 48 работи в честотния диапазон 26–30 MHz и е предназначена за CB комуникация. Общата ѝ височина с магнитната основа е 45 cm, а дължината на антенния елемент е 44 cm. Конструкцията е изработена от фибростъкло, има импеданс 50 Ω и вертикална поляризация.

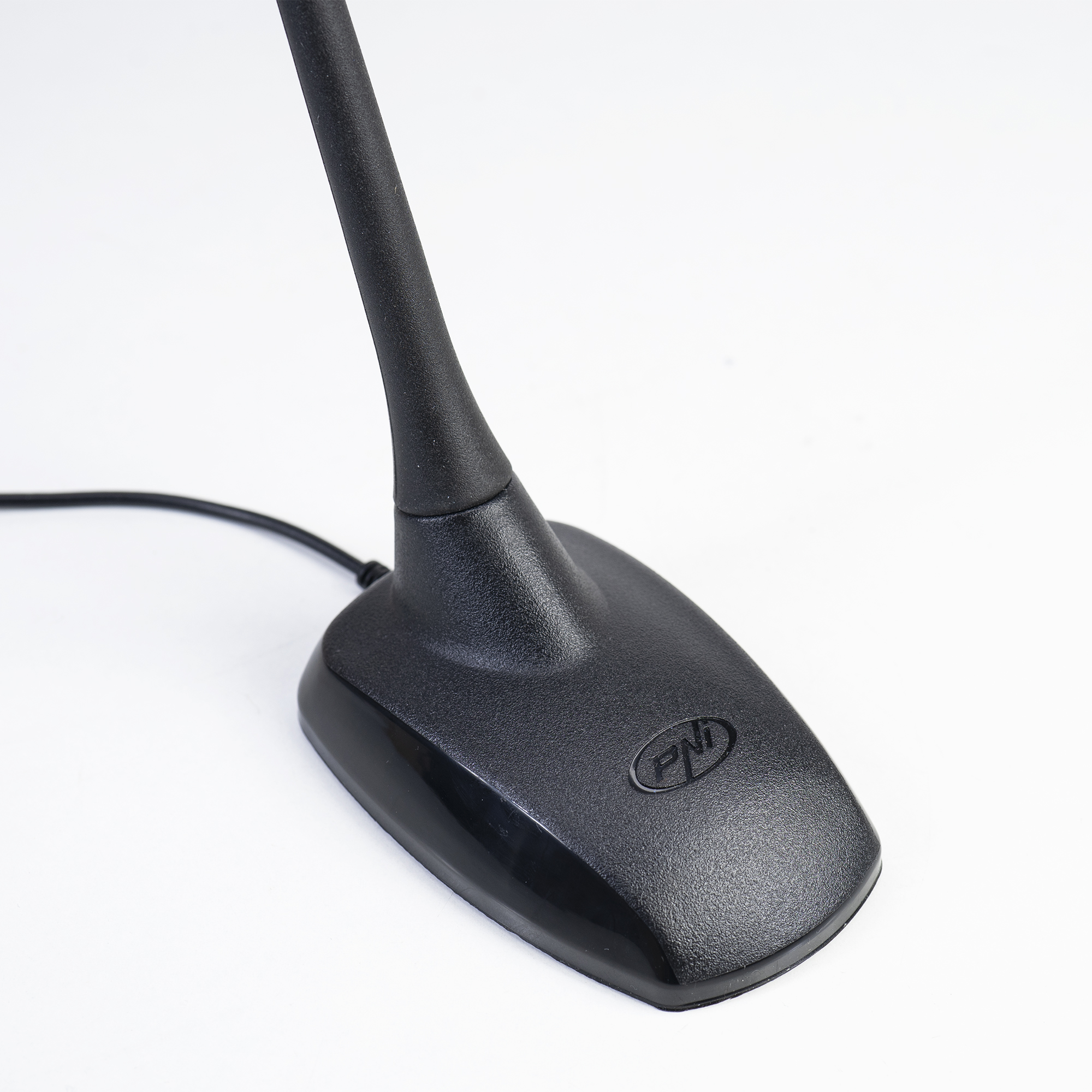

Максималната приложима мощност е 150 W, а минималният SWR в центъра на работната лента е посочен като 1,0. Антената е снабдена с 4-метров кабел RG174 и конектор PL259. Магнитната основа е с размери 103 × 66 × 40 mm и позволява монтаж върху подходяща метална повърхност на автомобила.

Формата на антенния елемент е разработена с цел ограничаване на шума от въздушния поток при движение. Посочената в техническата спецификация работна дистанция е до 10 км, но реалният обхват зависи от релефа, околните препятствия, смущенията, монтажа и правилното калибриране на антената.

Монтаж и настройване на радиостанция CB в автомобила

Поставете магнитната основа върху чиста, равна метална част на автомобила. Прекарайте кабела така, че да не бъде притискан от врати, остри ръбове или подвижни елементи. Свържете конектора към адаптера на станцията и включете захранването към 12- или 24-волтовата система на автомобила.

За надеждна работа на радиостанция CB е важно антената да бъде монтирана върху подходяща метална повърхност и да бъде настроена преди първото предаване.

Преди първото предаване проверете SWR и при необходимост калибрирайте антената според нейното ръководство за употреба. Неправилният монтаж или високата стойност на SWR могат да влошат комуникацията и да натоварят изходното стъпало на предавателя.

Не използвайте устройството за предаване без свързана антена. Преди работа изберете правилния стандарт, канал и настройка на шумоподтискането.

Технически характеристики

TTi TCB-H100E:

• Тип: преносима CB станция
• Канали: 40
• Честотен диапазон: 26,56–28,00 MHz
• Модулация: AM/FM
• Мощност на предаване: 4 W
• Избор на мощност: High/Low
• Мощност на вградения говорител: 1 W
• Захранване: 12/24 V чрез адаптер
• Максимална консумация: 1,6 A
• DSS — автоматично динамично шумоподтискане
• Ръчно регулируем Squelch
• VOX — предаване при засичане на глас
• Сканиране на каналите
• Roger Beep
• Echo
• Заключване на клавиатурата
• Аварийни канали
• S-метър
• Двупинов конектор PNI-M
• Работна температура: от –26°C до +80°C
• Размери: 57 х 35 х 120 мм
• Тегло: 224 грама

PNI Extra 48:

• Работен диапазон: 26–30 MHz
• Максимална приложима мощност: 150 W
• Минимален SWR в центъра на лентата: 1,0
• Импеданс: 50 Ω
• Усилване: над 5 dBi
• Поляризация: вертикална
• Материал: фибростъкло
• Височина с основата: 45 см
• Дължина на кабела: 4 м
• Кабел: RG174
• Конектор: PL259
• Тегло: 193 грама
• Размери: 450 х 103 х 66 мм
• Работна температура: от –26°C до +80°C.

Какво включва комплектът

• 1 х Радиостанция TTi TCB-H100E
• 1 х Антена PNI Extra 48 с магнитна основа
• 1 х Инструкция за употреба

Инструкция за употреба

Монтирайте антената на подходяща метална повърхност и я свържете към станцията, преди да включите предавателя. Включете адаптера към захранването на автомобила, изберете разрешения за съответната държава стандарт и настройте желания канал. Проверете и калибрирайте антената преди предаване. Използвайте DSS за автоматично потискане на шума или настройте ръчно Squelch според условията на приемане.
