Радио усилвател PNI KL 35 AM/FM 35 W PNI-KL-35 PNI-KL-35

Радио усилвател PNI KL 35 е предназначен за усилване на сигнала на радиокомуникационно оборудване, работещо в честотния диапазон от 28 до 29,7 MHz. Моделът поддържа AM и FM модулация и осигурява изходна мощност между 25 и 35 W. Компактният корпус позволява устройството да бъде монтирано в автомобил или в друга конфигурация с подходящо 12-14 V DC захранване.

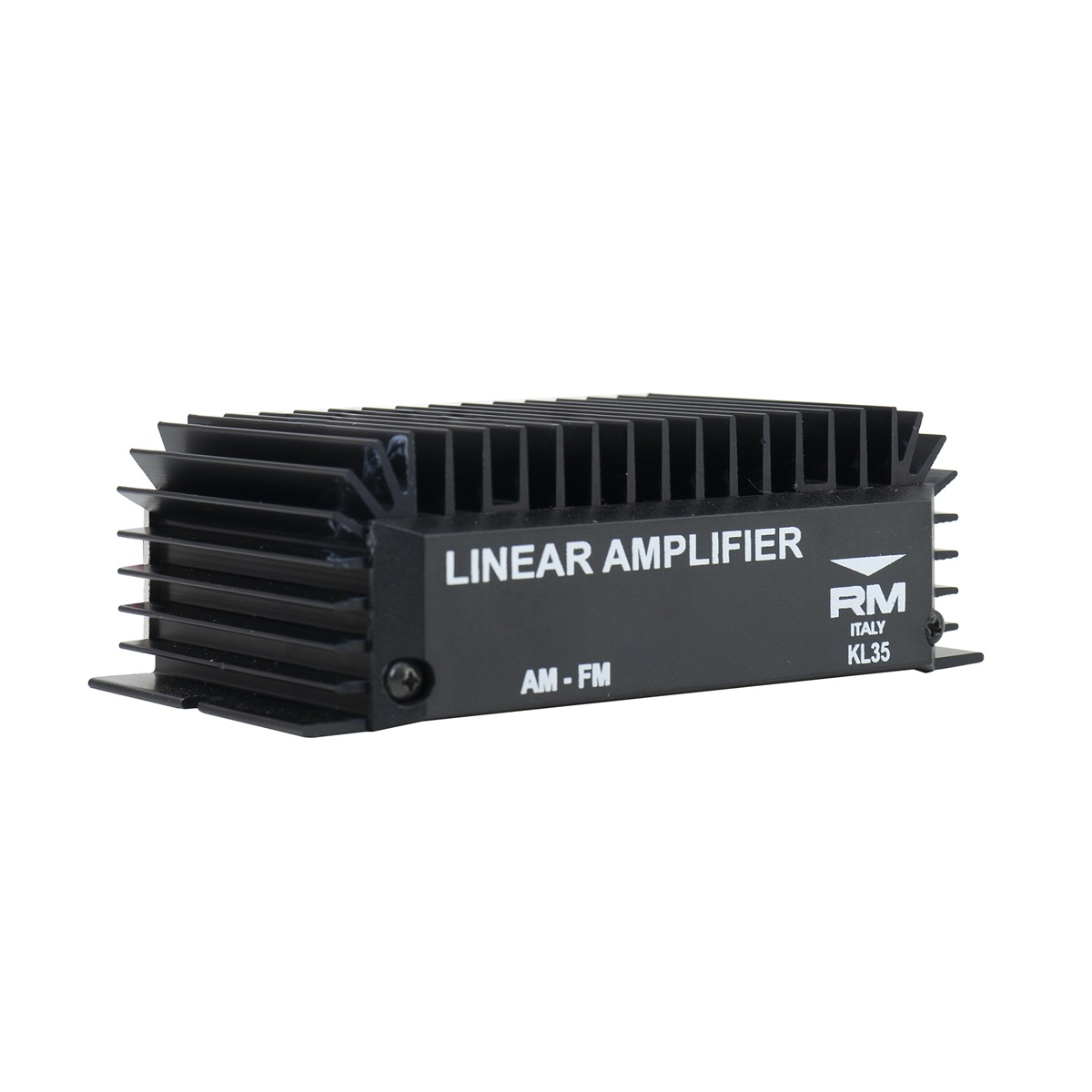

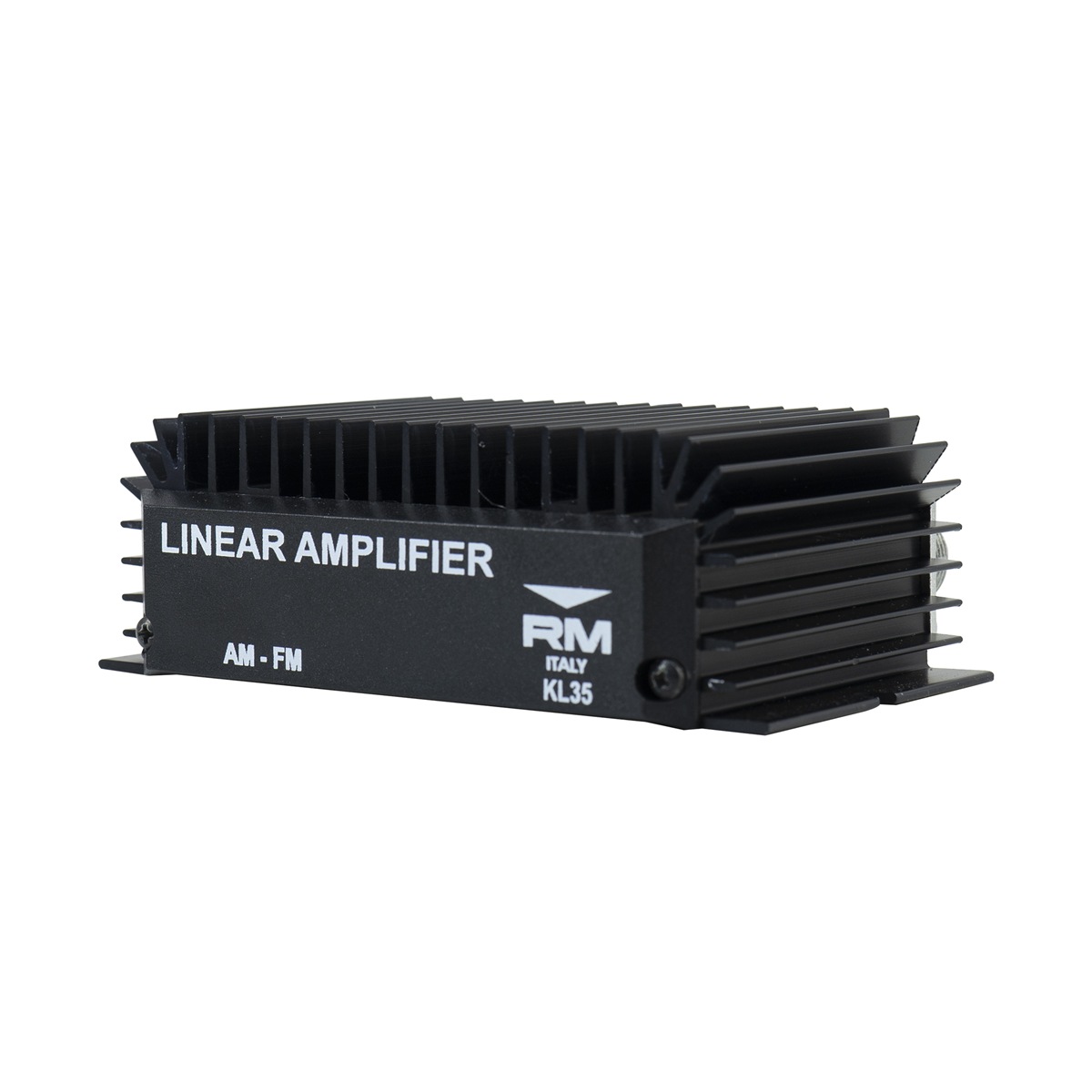

Усилвателят е с размери 120 х 70 х 40 мм и тегло 276 грама. Корпусът е оформен като радиатор, което подпомага отвеждането на отделяната по време на работа топлина. Това позволява устройството да запази сравнително малки размери, без да се изисква отделен вентилатор.

Радио усилвател за AM и FM комуникация

PNI KL 35 работи в режими AM и FM. Максималната посочена изходна мощност е 35 W, а работният диапазон е между 25 и 35 W. Реалната работа на системата зависи от входния сигнал, захранването, използваните кабели, антената и нейната настройка.

Радио усилвател се захранва с постоянно напрежение от 12 до 14 V и има входен ток 4 A. То може да бъде използвано в автомобилна радиосистема, когато захранващата инсталация отговаря на посочените изисквания.

Вградената защита от обърната полярност намалява риска от повреда при неправилно свързване на положителния и отрицателния захранващ проводник. Посоченият номинал на защитата е 5 A.

Радио усилвател със SWR и правилна настройка на антената

За правилната работа на усилвателя антенната система трябва да има входен SWR в диапазона от 1,1 до 1,5. SWR показва доколко антената и фидерната линия са съгласувани с радиосистемата. Стойности извън посочения диапазон могат да доведат до намалена ефективност и нежелано натоварване на оборудването.

Преди използване е необходимо антената да бъде свързана и настроена с подходящ измервателен уред. Не включвайте усилвателя без свързана антена и не го използвайте, ако стойността на SWR е извън допустимите граници.

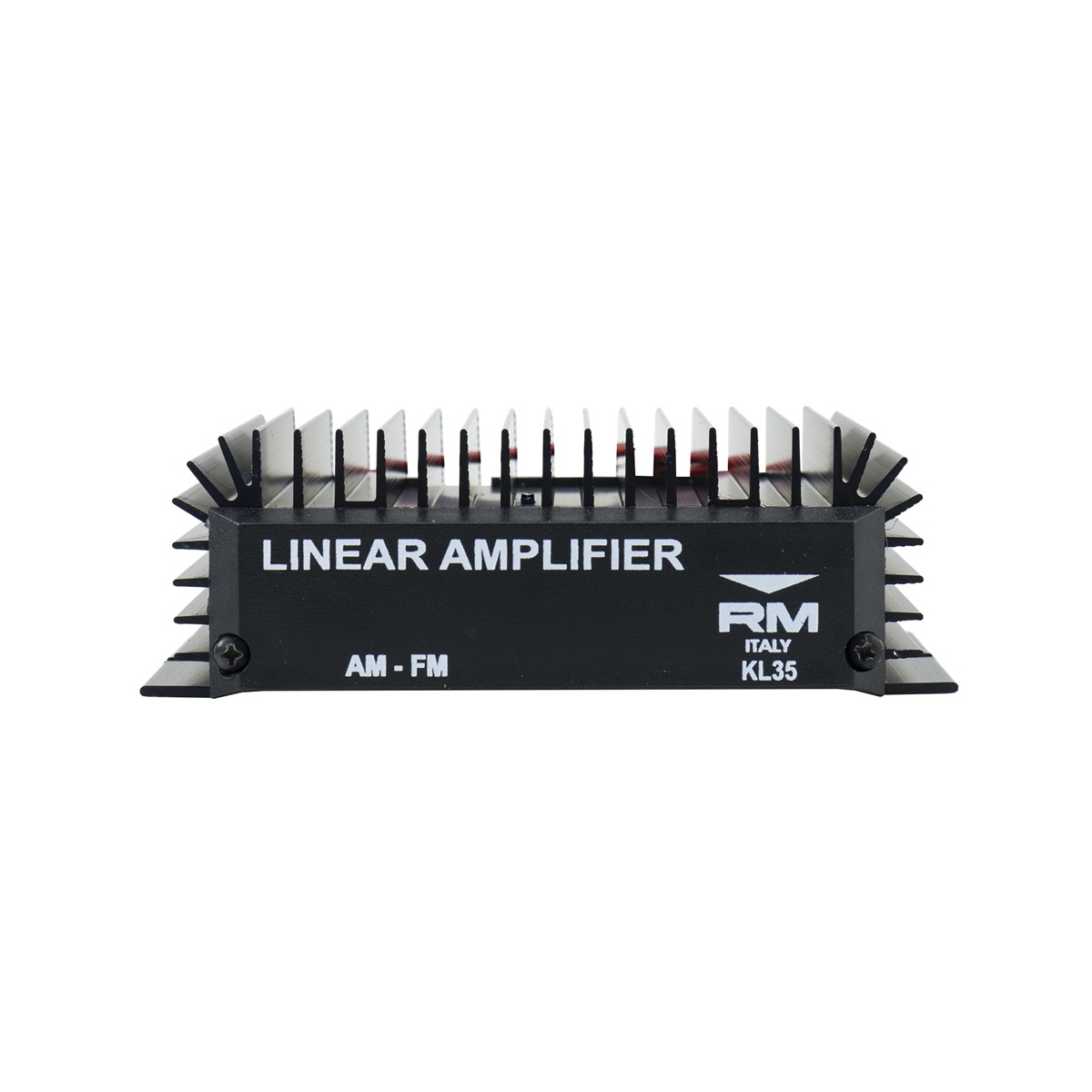

Радио усилвател с компактна конструкция с пасивно охлаждане

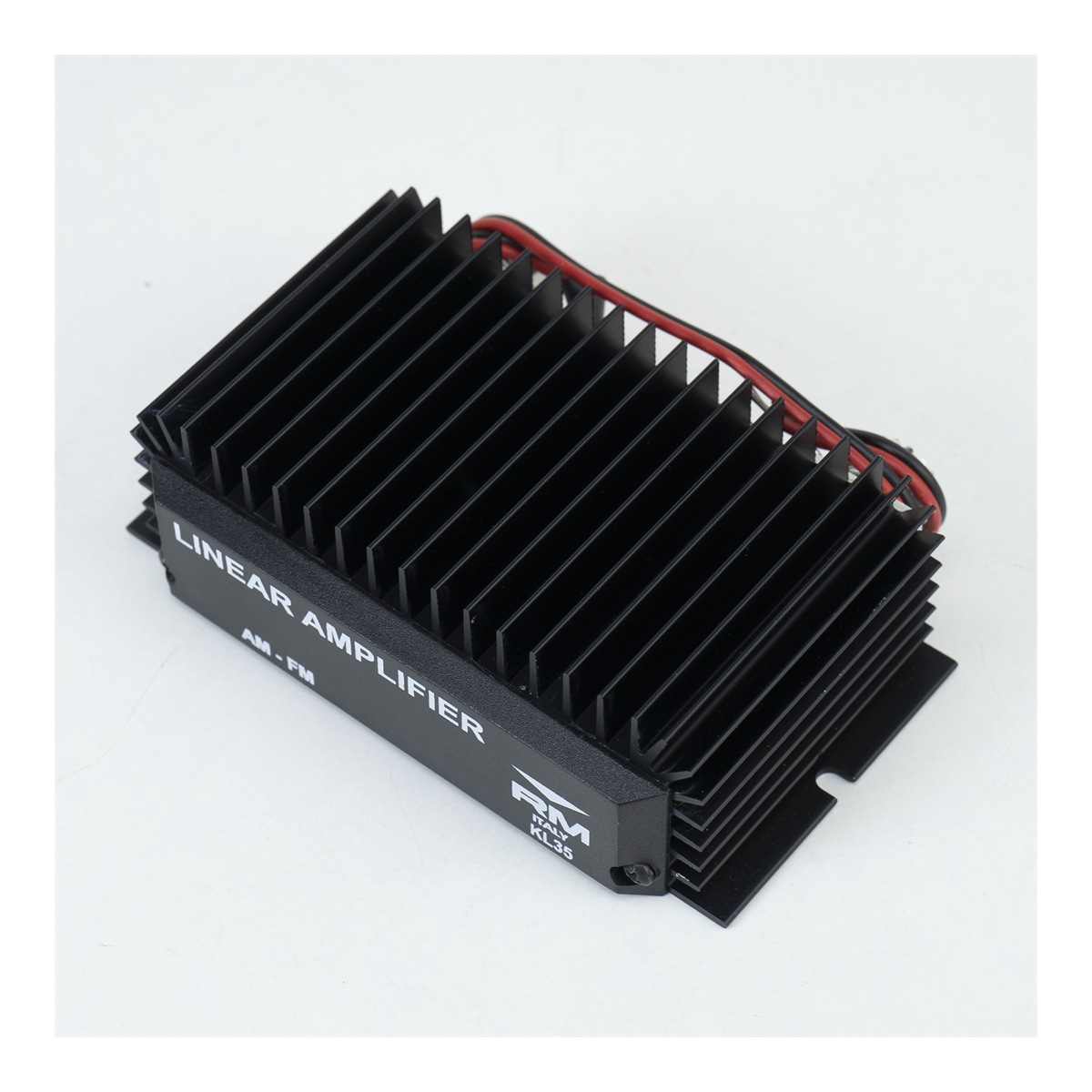

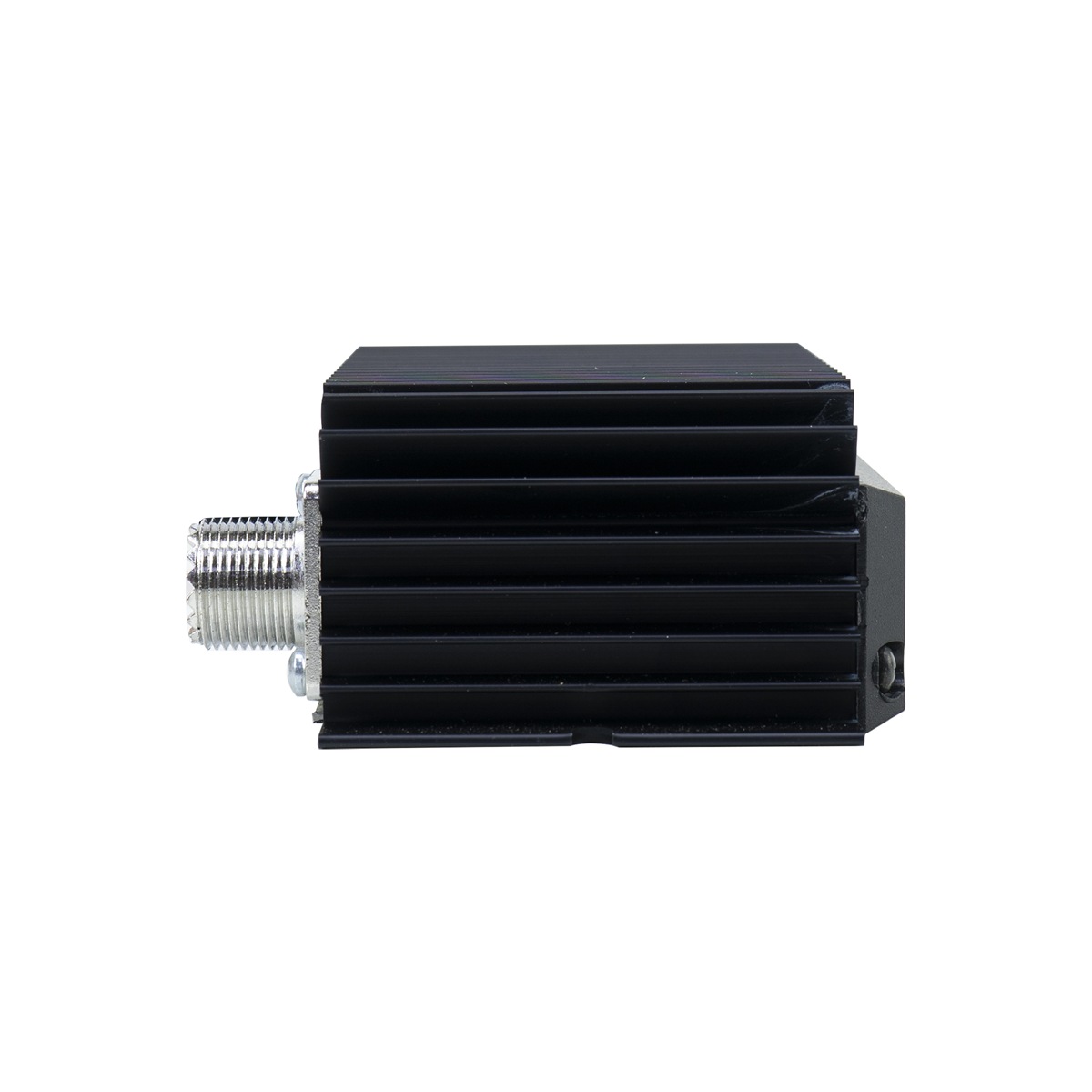

Оребреният корпус изпълнява и ролята на радиатор. Ребрата по повърхността увеличават площта за топлоотдаване и подпомагат пасивното охлаждане. За нормално отвеждане на топлината около корпуса трябва да бъде оставено свободно пространство.

Не поставяйте устройството до източници на силна топлина и не покривайте охлаждащите повърхности. При монтаж в автомобил изберете място, което позволява стабилно закрепване и не пречи на управлението.

Радио усилвател – свързване и експлоатация

Радио усилвател PNI KL 35 трябва да бъде свързан само към подходящо захранване 12-14 V DC. Преди включване проверете полярността, състоянието на кабелите и всички конектори. Антената трябва да бъде монтирана и настроена преди подаването на захранване към системата.

След свързване проверете SWR и се уверете, че измерената стойност е между 1,1 и 1,5. Ако стойността е по-висока, изключете оборудването и коригирайте антенната система. Не извършвайте продължително предаване при неправилно настроена антена.

Усилвателят не променя самостоятелно качеството на антенната система. За постигане на правилна работа са необходими подходяща антена, правилна настройка, стабилно захранване и качествено изпълнени връзки.

Технически характеристики

• Производител: PNI
• Модел: KL 35
• Каталожен номер: PNI-KL-35
• Честотен диапазон: 28-29,7 MHz
• Поддържани режими: AM/FM
• Изходна мощност: 25-35 W
• Захранващо напрежение: 12-14 V DC
• Входен ток: 4 A
• Допустим входен SWR: 1,1-1,5
• Защита: предпазител/защитен елемент 5 A
• Защита от обърната полярност: да
• Охлаждане: пасивно, чрез корпус тип радиатор
• Размери: 120 х 70 х 40 мм
• Нетно тегло: приблизително 276-280 грама
• Гаранция според PNI API: 12 месеца
• EAN: 5949066522451

Какво включва комплектът

• 1 х Усилвател PNI KL 35

Инструкция за употреба

• Монтирайте усилвателя на стабилно и проветриво място.
• Свържете подходящата и предварително настроена антена.
• Проверете SWR на антенната система.

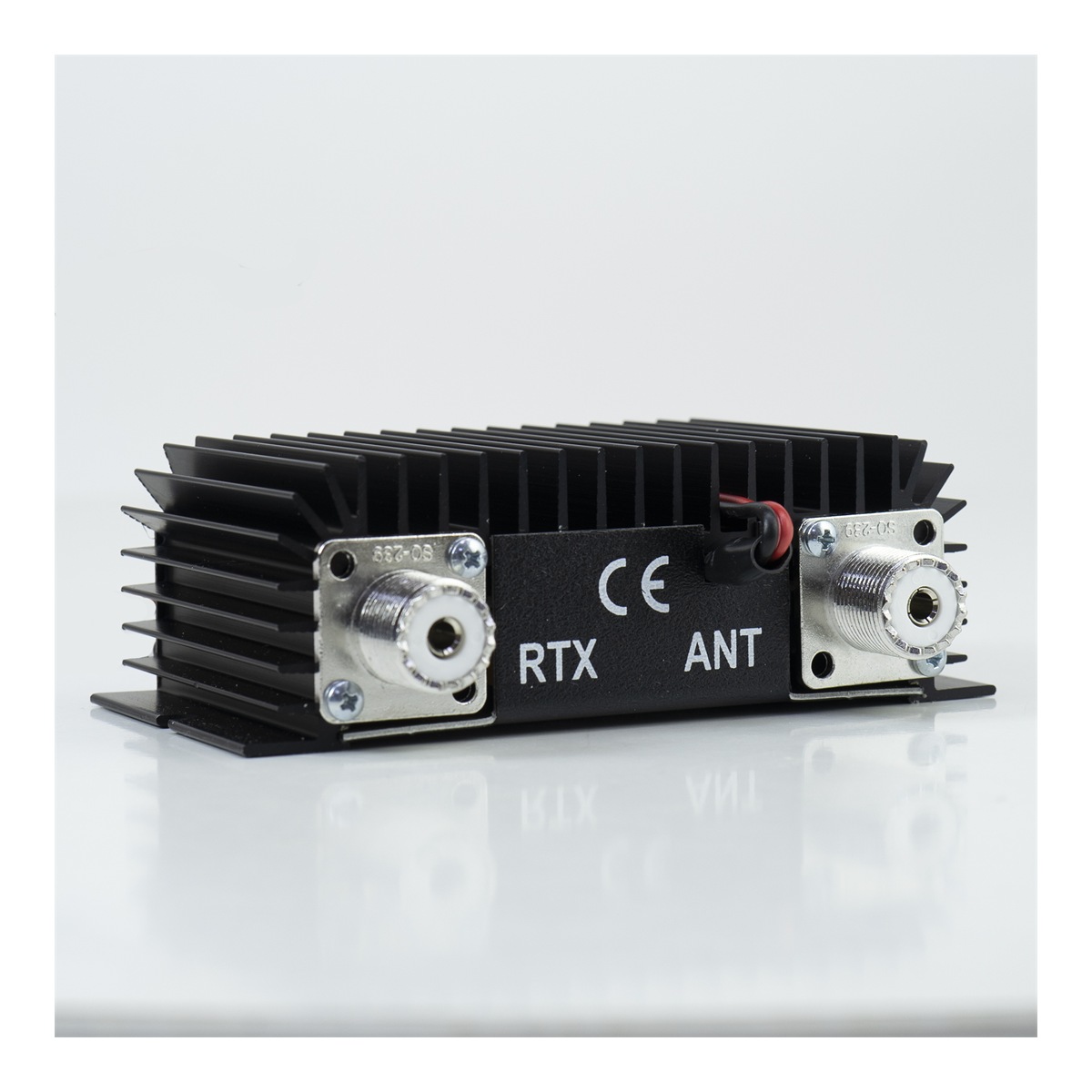

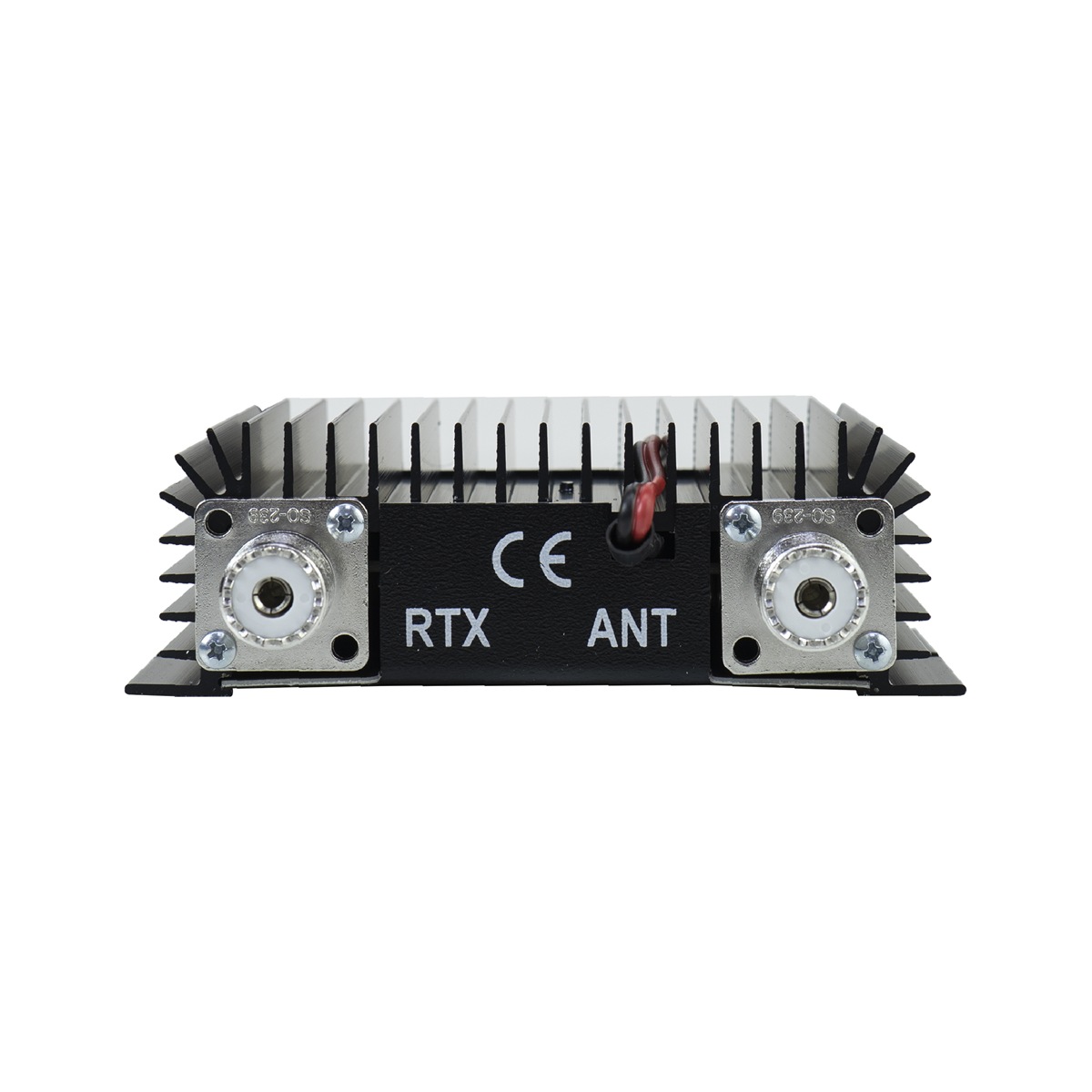

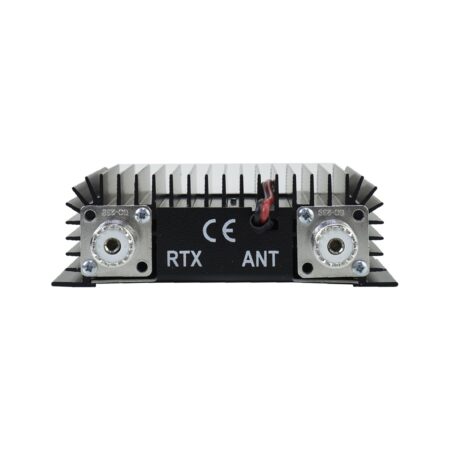

• Свържете радиокомуникационното оборудване към усилвателя.
• Проверете полярността на захранването.
• Подайте захранване 12–14 V DC.
• Прекратете работа, ако корпусът се нагрява необичайно или се появи проблем със сигнала.
