MastaBlasta - инфрачервен предавател за Flipper Zero RL-MASTA-BLASTA

MastaBlasta – инфрачервен предавател за Flipper Zero, който увеличава мощността на вграденото IR излъчване. Дванадесетте светодиода оформят тесен лъч към конкретен приемник, вместо да разпръскват сигнала в широка зона.

Модулът може да се използва с телевизори, проектори, аудио-видео техника, климатици, вентилатори, отоплителни уреди и други устройства с инфрачервено дистанционно управление. Flipper Zero подава избраната команда, а MastaBlasta я излъчва с по-висока мощност. Работната дистанция зависи от чувствителността на приемника, околната светлина, ъгъла и отраженията в помещението.

Инфрачервен предавател за Flipper Zero – Как работи?

Инфрачервен предавател за Flipper Zero използва 12 мощни IR светодиода, подредени за концентриран лъч. Той е подходящ, когато искате да насочите командата към конкретно устройство на по-голяма дистанция. За едновременно покритие на широка зона е по-подходящ модул с широко разпръскване на инфрачервената светлина.

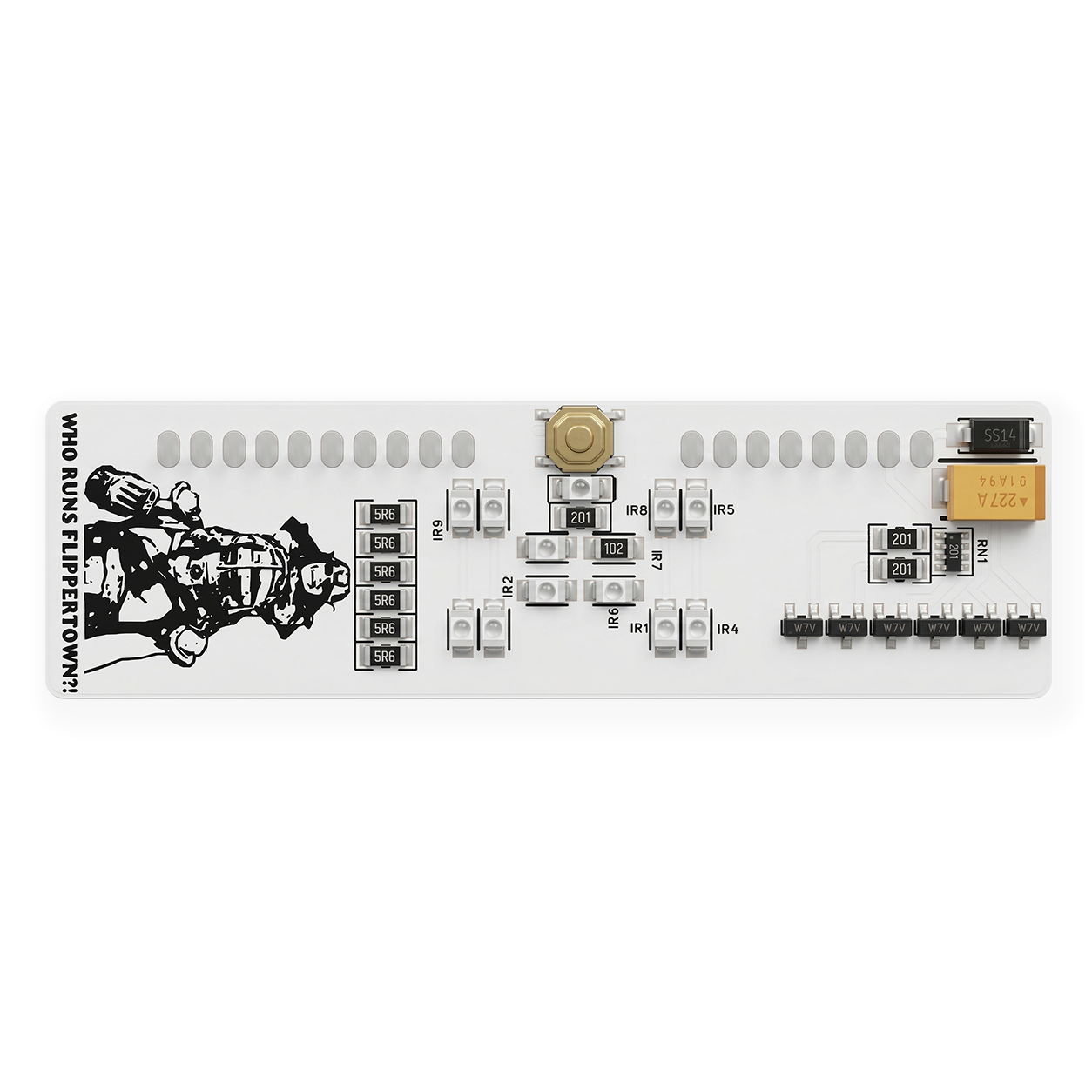

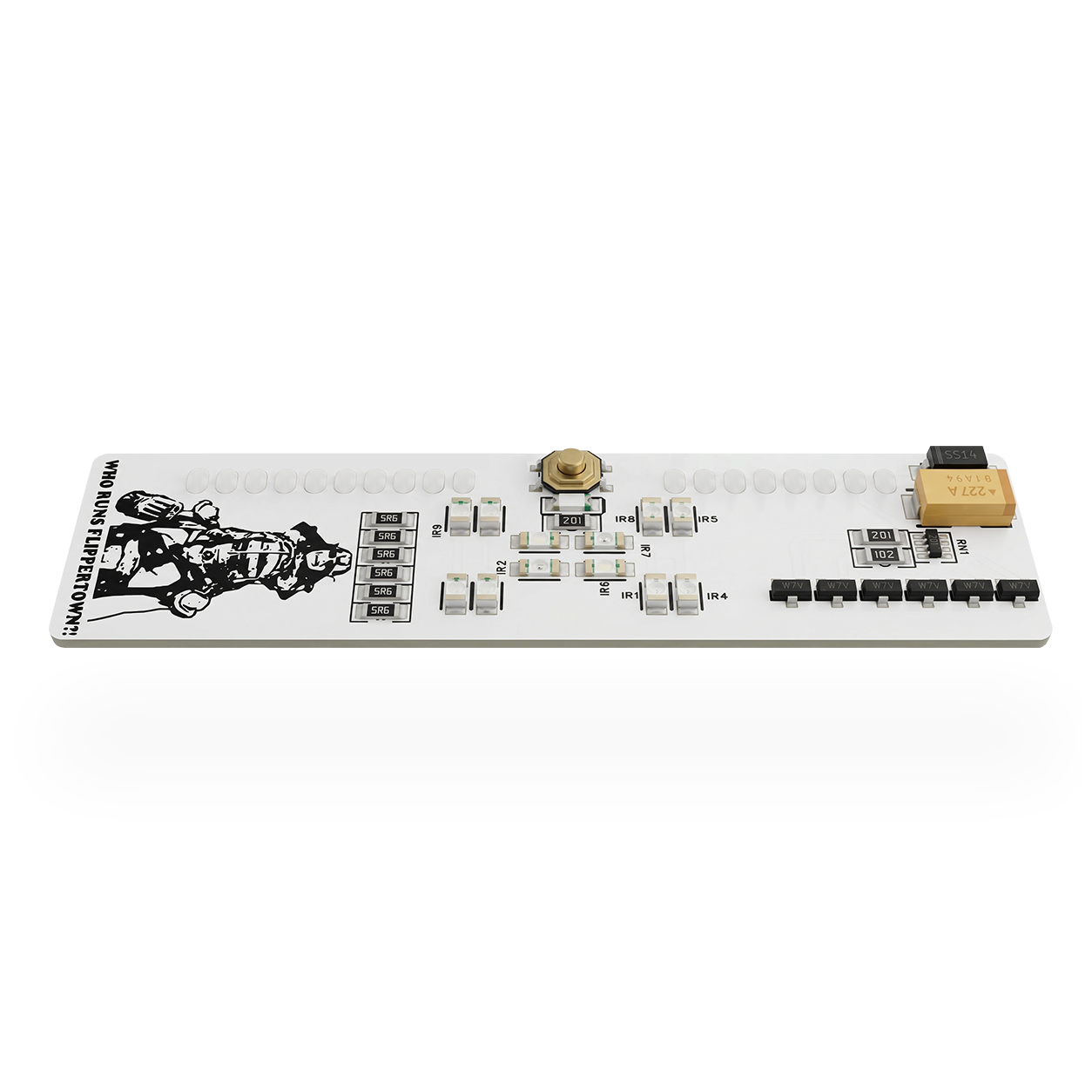

Бялото покритие на платката отразява част от инфрачервената светлина напред. Използвана е топлоустойчива основа, която помага за отвеждането на топлината при продължителна работа. Контактните и запояващите площадки са с ENIG покритие от химически никел и имерсионно злато. Плоският профил държи модула близо до горната страна на Flipper Zero.

Схемата има защита от обратна полярност, която предпазва Flipper Zero при поставяне на модула в неправилна посока. Въпреки това подравнете платката правилно и я поставете докрай в конектора. Ако Flipper Zero е със силиконов калъф, проверете дали той не пречи на стабилното свързване.

Инфрачервен предавател за Flipper Zero – Захранване, индикатор и съвместимост

MastaBlasta се захранва с 5 V през GPIO интерфейса. При актуалната ревизия червеният индикатор свети само докато златистият бутон е натиснат. След изваждане и повторно поставяне на модула 5 V захранването може да се изключи, затова проверете настройката отново.

Външният IR модул се поддържа от официалния фърмуер на Flipper Zero, както и от Momentum, Unleashed и RogueMaster. Имената и разположението на настройките се различават между отделните версии. Когато интерфейсът предлага меню GPIO Settings, изберете външния изход от приложението Infrared и настройте 5 V захранването от GPIO опциите.

MastaBlasta предава инфрачервените команди и файлове, налични във Flipper Zero. Модулът няма собствено дистанционно управление или отделна база с кодове.

Инфрачервен предавател за Flipper Zero – Свързване

Преди работа проверете ориентацията на платката и я поставете плътно в GPIO конектора. Отворете Infrared > GPIO Settings > Signal Output и изберете Detect. След това потвърдете, че 5V on GPIO е зададено на Auto.

Отворете приложението Infrared и изберете запаметена команда или универсално дистанционно. Насочете редицата от светодиоди към IR приемника на управлявания уред и изпратете командата. Ако уредът не реагира, проверете поставянето на платката, 5 V захранването и избрания външен изход.

При някои версии на фърмуера външният изход се показва като пин A7(2) и изисква включен Debug режим. Следвайте менюто и документацията за инсталираната версия. По време на работа не докосвайте платката и контактите с метални предмети.

Като инфрачервен предавател за Flipper Zero, MastaBlasta работи най-добре при пряка видимост към IR приемника. Насочете светодиодите към приемния прозорец на уреда и избягвайте препятствия между него и модула.

Технически характеристики

• Модел: MastaBlasta
• SKU: RL-MASTA-BLASTA
• EAN: 0745978602312
• Тип: външен инфрачервен предавателен модул
• Съвместимо устройство: Flipper Zero
• Светодиоди: 12 мощни IR светодиода
• Лъч: тесен и насочен
• Захранване: 5 V през GPIO интерфейса
• Защита: защита от обратна полярност
• Индикация: червен индикатор, който свети при натиснат бутон при актуалната ревизия
• Печатна платка: бяло отразяващо покритие и топлоустойчива основа
• Контактни и запояващи площадки: ENIG покритие от химически никел и имерсионно злато
• Поддържани фърмуери: официален Flipper Zero, Momentum, Unleashed и RogueMaster
• Произход: САЩ

Какво включва комплектът

• 1 х Един модул Rabbit-Labs MastaBlasta IR Blaster

Инструкция за употреба

• Преди работа подравнете модула правилно и го поставете докрай в GPIO конектора на Flipper Zero.
• Отворете Infrared > GPIO Settings > Signal Output и задайте Detect.
• Проверете дали 5V on GPIO е зададено на Auto.
• Изберете инфрачервена команда или универсално дистанционно от приложението Infrared.
• Насочете светодиодите към приемника на устройството.
• Изпратете командата. Ако уредът не реагира, проверете захранването, външния изход, поставянето и насочването на платката.
• След повторно поставяне на модула проверете отново настройката за 5 V.
• При фърмуер с различни менюта следвайте документацията за съответната версия и изберете външен изход A7(2), когато е приложимо.
