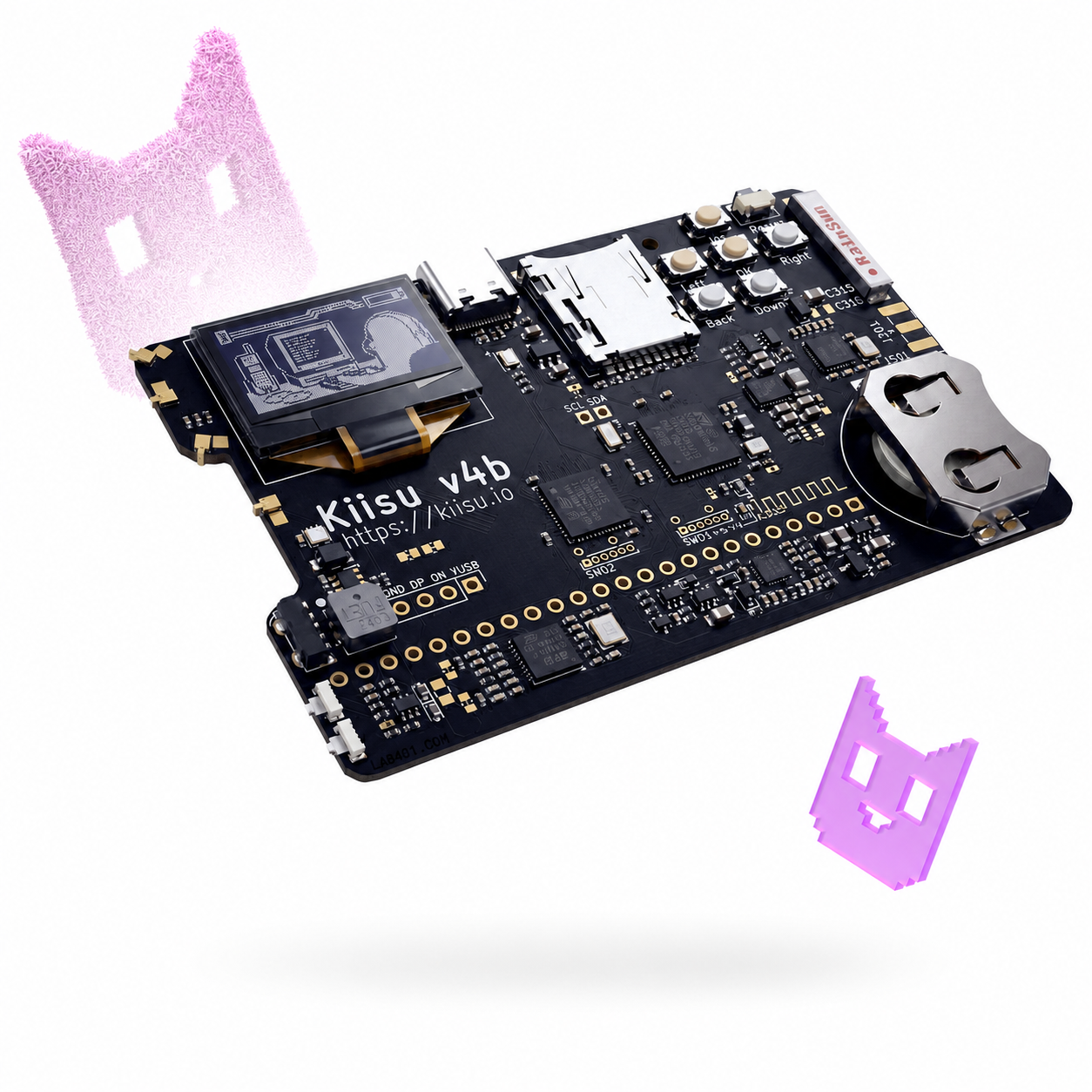

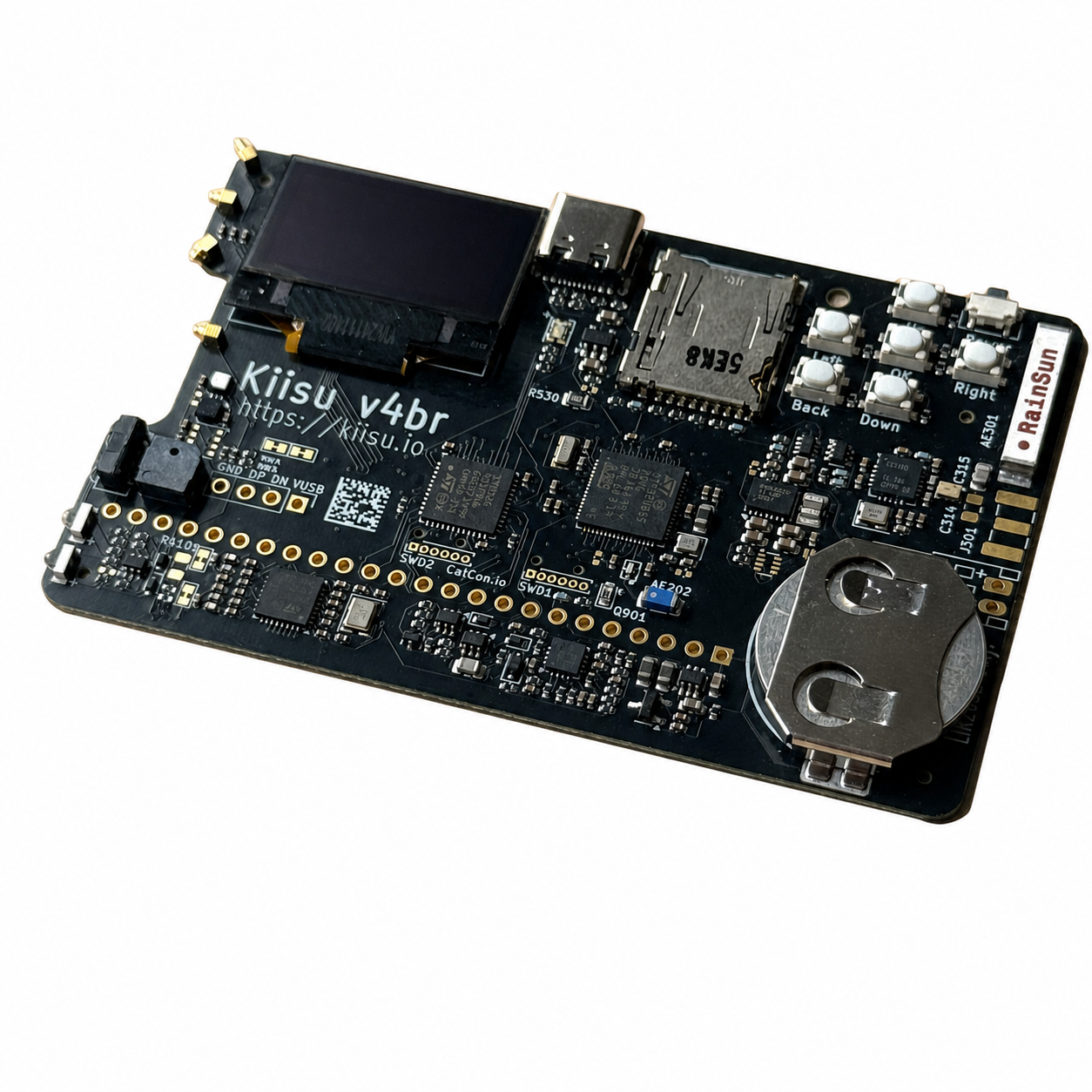

KIISU – компактна алтернатива на Flipper Zero KIISU-4B KIISU-4B

Компактна алтернатива на Flipper Zero събира инструменти за работа с различни безжични, безконтактни и инфрачервени технологии. KIISU V4BR е създадена за разработчици, специалисти по информационна сигурност и любители на електрониката, които искат отворена платформа за лабораторни експерименти и собствени проекти.

KIISU не е завършен потребителски уред и не е детска играчка. Платката има открити компоненти и контактни площадки, а някои приставки изискват запояване.

Алтернатива на Flipper Zero – Какво предлага

Sub-GHz модулът е базиран на предавател CC1101 и използва вградена антена за 433 MHz. Върху платката има място за SMA конектор за външна антена, но добавянето му изисква запояване и хардуерна промяна.

За безконтактни технологии са предвидени NFC модул ST25R3916 с вградена антена и модул за четене и емулиране на 125 kHz RFID. Има също инфрачервен приемник и предавател, Bluetooth Low Energy, контакти за iButton и GPIO изводи, съвместими по разположение с тези на Flipper Zero.

Тези интерфейси позволяват разработване и проверка на собствени проекти с радиосигнали, електронни идентификатори, дистанционни управления и външни модули. Радиопредаванията и емулирането трябва да се извършват само когато са разрешени от закона и от собственика на съответната система.

Алтернатива на Flipper Zero с два микроконтролера и вграден дисплей

Основният микроконтролер е STM32WB55RGV6 с работна честота до 80 MHz. Допълнителният STM32G431CBU6 достига до 170 MHz и обслужва захранването и съпътстващи функции.

Информацията се показва върху монохромен OLED дисплей с резолюция 128 х 64 пиксела и съвместимост със SSD1306 в SPI режим. Управлението се извършва чрез навигационни бутони, OK, Back и отделен бутон за включване.

Платката разполага със сензор GXHTC3C за температура и влажност и сензор за околна светлина. Наличието на акселерометър и компас LSM303AGR зависи от конкретната хардуерна ревизия. Предвидени са и възможности за потребителско добавяне на BME680 и дистанционен сензор от серията VL53xxx чрез запояване.

Алтернатива на Flipper Zero със съвместимост с фърмуер и важни ограничения

KIISU пристига проверена и предварително заредена със собствен фърмуер, базиран на екосистемата на Flipper Zero. Хардуерът може да работи с голяма част от съвместимите приложения и фърмуери, но не е произведен от Flipper Devices и не е техен официален продукт.

Платката не разполага с фабричните секретни ключове на Flipper Zero. Поради това някои Sub-GHz протоколи с променящ се код и функцията U2F може да не работят с официалния фърмуер. Работата на антените също може да се различава, а показването на състоянието на батерията зависи от фърмуера на допълнителния микроконтролер.

Тези ограничения са важни при избора на платформата. KIISU е предназначена за разработка и експерименти, а не като гарантиран пълен заместител на Flipper Zero.

Захранване и microSD карта

Основното захранване се подава през USB Type-C. Същият порт зарежда презареждаемата батерия LIR2032, включена в комплекта. Не трябва да се използва обикновена CR2032 или друг тип непрезареждаема монетна батерия.

Слотът за microSD карта служи за бази данни, журнални файлове и потребителско съдържание. Препоръчва се карта с капацитет между 2 и 32 GB, форматирана във FAT32 и поддържаща SPI комуникация. MicroSD картата и USB Type-C кабелът не са посочени като включени в комплекта.

Подготовка на KIISU като алтернатива на Flipper Zero

Преди първото включване подгответе microSD карта във FAT32 и копирайте върху нея файловете от официалното издание на KIISU Firmware. Поставете картата преди стартирането на платката.

Ако батерията е поставена фабрично, отстранете изолиращата лента. Включете платката от горния бутон. При захранване през USB тя може да се стартира автоматично.

Фърмуерът на основния микроконтролер може да се обновява през DFU режим. Работата по допълнителния микроконтролер, външната антена и незапоените сензори изисква подходящи технически умения и инструменти.

Като алтернатива на Flipper Zero, KIISU V4BR предлага широка основа за изучаване на вградени системи и безжични технологии. Компактният формат улеснява пренасянето, но откритата конструкция трябва да се предпазва от метални предмети, влага, статично електричество и механично увреждане.

Технически характеристики

• Модел: KIISU V4BR
• SKU: KIISU-4B
• Тип: многофункционална развойна платка
• Основен микроконтролер: STM32WB55RGV6, до 80 MHz
• Допълнителен микроконтролер: STM32G431CBU6, до 170 MHz
• Дисплей: OLED, 128 × 64 пиксела
• Дисплеен контролер: съвместим със SSD1306 в SPI режим
• Sub-GHz трансивър: CC1101
• Вградена Sub-GHz антена: 433 MHz
• Възможност за външна антена: място за SMA конектор, изисква запояване
• NFC: ST25R3916, четене и емулиране, вградена антена
• RFID: 125 kHz, четене и емулиране, вградена антена
• Инфрачервена връзка: приемник и предавател
• Безжична връзка: Bluetooth Low Energy
• Интерфейси: GPIO и iButton
• Сензори: GXHTC3C за температура и влажност и сензор за околна светлина
• Акселерометър и компас: LSM303AGR, наличността зависи от ревизията
• Допълнителни сензори: възможност за потребителско добавяне на BME680 и VL53xxx
• Памет: слот за microSD карта
• Препоръчителна microSD карта: 2-32 GB, FAT32, с поддръжка на SPI
• Захранване и зареждане: USB Type-C
• Батерия: презареждаема LIR2032
• Конструкция: открита печатна платка
• Произход: Естония

Какво включва комплектът

• 1 х KIISU V4BR
• 1 х Една презареждаема батерия LIR2032
• 1 х Кратко ръководство за начало
• 1 х Талисман ключодържател KIISU

Инструкция за употреба

• Подгответе съвместима microSD карта във FAT32.
• Копирайте необходимите файлове от официалното издание на KIISU Firmware.
• Поставете microSD картата преди включването.
• Отстранете изолиращата лента на батерията, ако е налична.
• Стартирайте платката от бутона за включване или я свържете към USB Type-C.
• Използвайте радиофункциите, RFID, NFC и инфрачервения интерфейс само със собствени или изрично разрешени системи.
• При обновяване или смяна на фърмуера следвайте документацията за точната хардуерна ревизия.
• Не използвайте CR2032 или друга непрезареждаема батерия на мястото на LIR2032.
• Предпазвайте откритата платка от късо съединение, влага и статично електричество.
