Glytch LoRa модул за mesh мрежа за WiFi Pineapple Pager HAK5-PAGER-MESH

Mesh мрежа Glytch Mesh Mod разширява WiFi Pineapple Pager с радиовръзка за изграждане на mesh мрежа между съвместими устройства. Модулът използва SX1262 и работи в обхвата 868/900 MHz чрез вградена антена. Така Pager получава отделен канал за обмен на съобщения през Meshtastic, без да се налага да носите външна антена или самостоятелен LoRa възел.

Продуктът е създаден от Glytch съвместно с Hak5 и е предназначен за хора, които вече използват WiFi Pineapple Pager при разрешени проверки, лабораторни упражнения и собствени безжични проекти.

Mesh мрежа как разширява WiFi Pineapple Pager

При стандартна безжична връзка две устройства трябва да се намират в подходящ обхват едно спрямо друго или да разчитат на обща инфраструктура. Meshtastic организира съвместимите възли така, че съобщенията да могат да преминават през други активни участници в мрежата. Реалният резултат зависи от броя и разположението на възлите, избраните настройки, терена, сградите и радиосмущенията. Поради тази причина модулът няма един фиксиран и гарантиран обхват.

Тази възможност е полезна при обучение по радиокомуникации, изпитване на покритие и подготовка на собствена комуникационна среда за работа на терен. Екипът може да наблюдава как разположението на възлите влияе върху връзката и да сравнява резултатите при различни условия. Работете само с устройства и честотни настройки, за които имате разрешение, и спазвайте изискванията за използвания радиочестотен диапазон.

Mesh мрежа настройване за работа с Meshtastic

Преди инсталацията WiFi Pineapple Pager трябва да е зареден, включен, свързан с интернет и обновен до последната налична версия на firmware. Mesh Mod се поставя в USB порта за разширения. След това официалният инсталационен payload се копира в Pager и се стартира от менюто на устройството. Процесът продължава приблизително пет минути и не трябва да се прекъсва.

Когато инсталацията приключи, услугата MeshtasticD работи във фонов режим. Телефон с приложението Meshtastic може да се свърже към IP адреса на Pager. Официалната документация посочва адрес 172.16.52.1, когато телефонът е свързан през Management AP или когато се използва USB-C връзката на Pager. В настройките на LoRa трябва да изберете правилния регион и потребителско име. Регионът определя допустимите радиопараметри, затова го задайте според мястото на използване и действащите местни правила.

Mesh мрежа – употреба при разрешени тестове

Модулът може да участва в учебна среда за Meshtastic, в проверка на комуникацията между собствени възли и в полеви упражнения с предварително определен обхват. Когато изграждате mesh мрежа за упражнението, подгответе план с местата на възлите, използваните устройства и критериите за оценка. Записвайте кога се установява връзка, как се променя качеството на сигнала и кои физически препятствия влияят на обмена на съобщения.

При работа като част от разрешен ангажимент за сигурност модулът може да подпомогне комуникацията между членове на екипа или да служи за изследване на собствена LoRa инфраструктура. Не включвайте чужди възли и не изпращайте данни през мрежа, за която нямате разрешение. Използвайте тестови съобщения без лична, служебна или поверителна информация.

Условия за по-стабилна радиовръзка

Поставяйте Pager и модула във вертикално положение. Най-добри условия се получават на открито или близо до прозорец, далеч от големи метални предмети и работеща електроника. Сгради, релеф и атмосферни условия могат да отслабят сигнала. Първоначалното откриване на други възли понякога отнема няколко минути и зависи от активността и конфигурацията им.

Корпусът е 3D принтиран и ръчно сглобен. Малките визуални разлики са част от начина на изработка и не означават различна версия на електрониката. Пазете модула от вода, прекомерна влага, силна топлина, студ и прах. Не разглобявайте корпуса и не опитвайте самостоятелен ремонт.

Какво включва комплектът

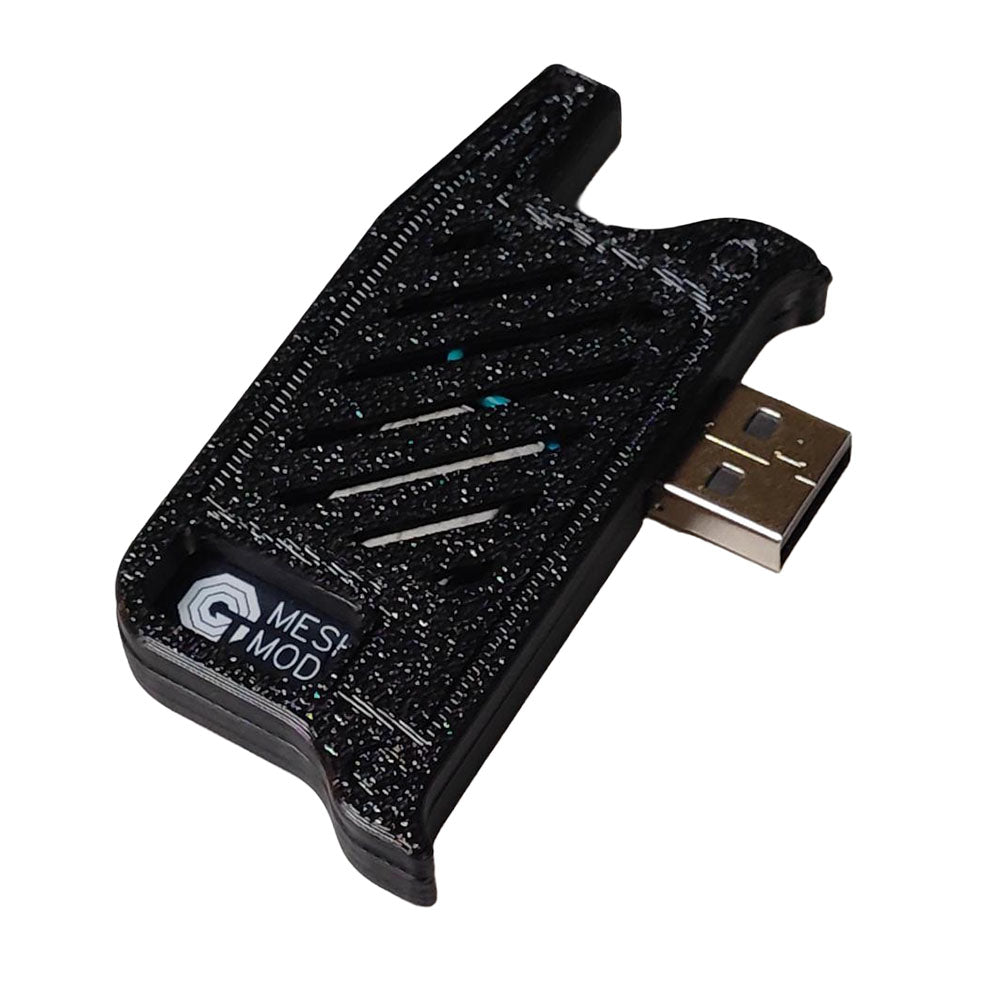

• 1 × Glytch Mesh Mod за WiFi Pineapple Pager с 3D принтиран корпус и вградена антена

WiFi Pineapple Pager и телефонът с приложението Meshtastic не са част от комплекта.

Инструкция за употреба

• Заредете WiFi Pineapple Pager, включете го, свържете го с интернет и проверете за актуална версия на firmware.
• Поставете Glytch Mesh Mod в USB порта за разширения на Pager.
• Изтеглете официалния инсталационен payload, копирайте го в Pager и го стартирайте от устройството.
• Оставете процеса да завърши. Инсталацията продължава приблизително пет минути.
• Свържете телефона към Management AP на Pager или използвайте поддържаната USB-C връзка.
• Отворете приложението Meshtastic и се свържете към адрес 172.16.52.1.
• Задайте правилния регион и потребителско име в LoRa настройките.
• Поставете Pager вертикално, далеч от метални предмети и друга електроника, и изчакайте откриването на съвместими възли.
• Използвайте оборудването само в разрешена среда и с настройки, които отговарят на местните изисквания.
