Антена Flux Capacitor за Flipper Zero fz12

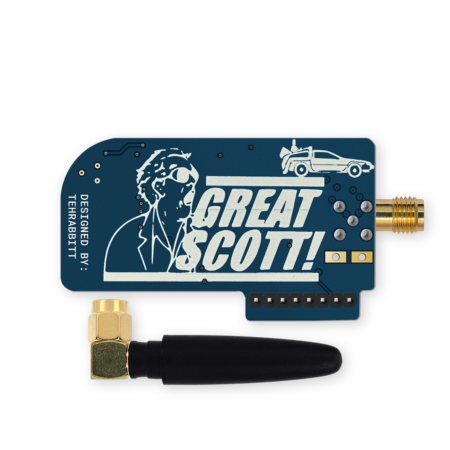

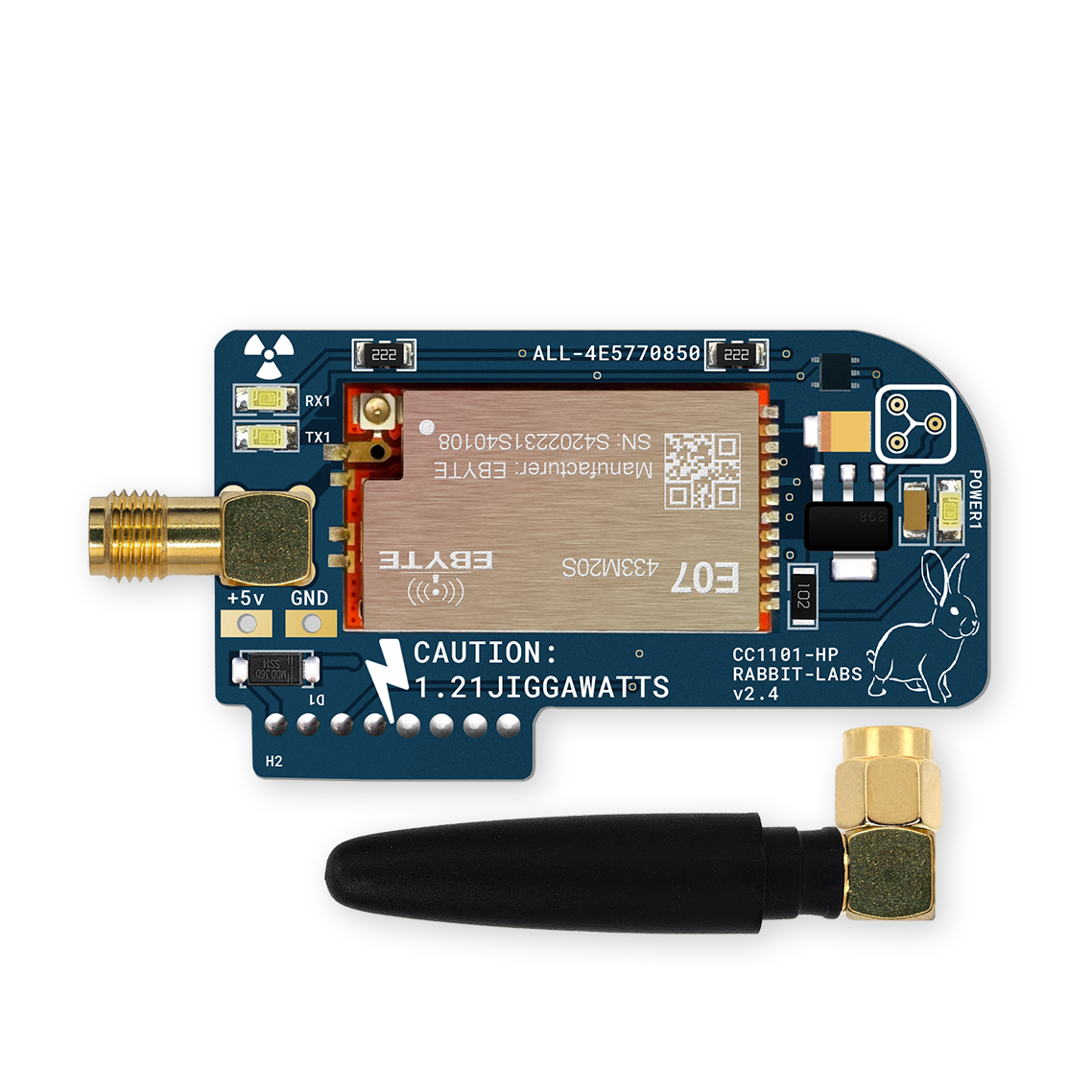

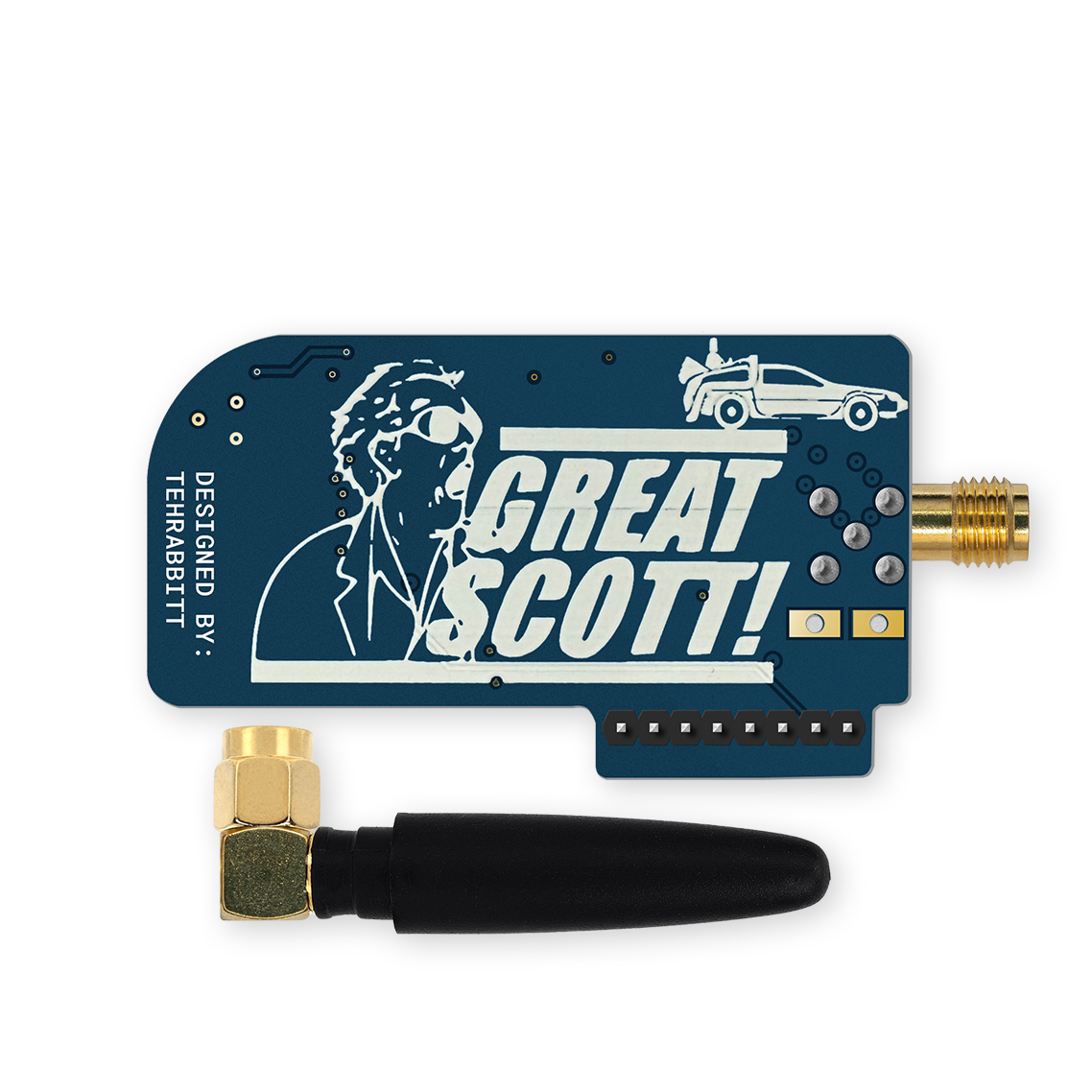

Антена Flux Capacitor за Flipper Zero е външен радиомодул от Rabbit Labs, базиран на чипсета E07-433M20S с CC1101. Модулът е разработен за работа с Flipper Zero в диапазона 425–450 MHz и използва 5 V захранване. Производителят посочва максимална изходна мощност до 100 mW, а към стандартната версия е включена компактна 90° антена за 433 MHz.

Конструкцията комбинира CC1101 с вграден нискошумов усилвател, регулатор на напрежение с нисък шум и подбрани кондензатори за ограничаване на допълнителния шум. По този начин модулът е предназначен за по-стабилна работа в посочения честотен диапазон спрямо стандартна конфигурация без външен усилен модул.

Антена Flux Capacitor за Flipper Zero с CC1101

Flux Capacitor не е самостоятелно устройство. Тя се свързва към Flipper Zero и използва CC1101 радиодиапазона с усилване на наличните сигнали. Чипсетът E07-433M20S работи между 425 и 450 MHz, а посочената максимална мощност е до 100 mW.

Вграденият нискошумов усилвател подпомага обработката на радиосигнала, а захранването на платката е 5 V. Rabbit Labs използват регулатор на напрежение с нисък шум и филтриращи кондензатори в схемата на модула. Тези елементи са част от фабричната конструкция и не изискват самостоятелна подмяна или настройка от потребителя.

433 MHz антена и реални условия на работа

Фабричната версия се доставя с малка антена за 433 MHz под ъгъл 90°. Тя се свързва към SMA конектора на модула.

Производителят посочва работна дистанция до 100 m в полеви условия. Тя не е гарантирана стойност: препятствията, радиошумът, разположението, ориентацията на антената и конкретната среда влияят върху резултата. Затова стойността трябва да се разглежда като максимално посочен от производителя ориентир, а не като обещан обхват във всяка ситуация.

Свързване и захранване на антена Flux Capacitor за Flipper Zero

Модулът се захранва с 5 V през наличния флипър. Rabbit Labs посочва, че Flux Capacitor работи без допълнителни настройки или специален фирмуер на Flipper Zero. Все пак, преди използване проверете изискванията на конкретната версия на фърмуера и следвайте неговата документация.

След правилното свързване статус LED индикаторът показва готовност на модула. Не използвайте устройството, ако антената не е свързана към SMA конектора. Производителят изрично предупреждава, че предаване без антена може да причини необратима повреда на радиочастта, такава повреда не се покрива от гаранцията.

Инструкция за употреба

Свържете модула към Flipper Zero и монтирайте включената или подходяща съвместима антена към SMA конектора. Проверете дали статус LED индикаторът показва готовност. Използвайте само съвместима софтуерна конфигурация и настройвайте устройството според документацията на използвания фърмуер. Преди всяко предаване се уверете, че антената е монтирана.

Технически характеристики

• Производител: Rabbit Labs
• Модел: Flux Capacitor
• Съвместимост: Flipper Zero
• Чипсет: E07-433M20S
• Радиочаст: CC1101 с усилване
• Нискошумов усилвател: да
• Захранване: 5 V
• Честотен диапазон: 425–450 MHz
• Максимална изходна мощност: до 100 mW
• Конектор за антена: SMA
• Стандартна антена: 433 MHz, 90°
• Индикатор: статус LED
• Посочена дистанция в полеви условия: до 100 m

Какво включва комплектът

• 1 х Външен модул Rabbit Labs Flux Capacitor
• 1 х Антена за 433 MHz
